摩托車專用升降平臺設計
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 摘要: 升降臺的種類很多，按照升降結構的不同，可分為剪叉式升降臺、升縮式升降臺、套筒式升降臺、升縮臂式升降臺及折臂式升降臺等。液壓升降臺采用液壓驅動，整機由主機、液壓系統、控制系統組成。

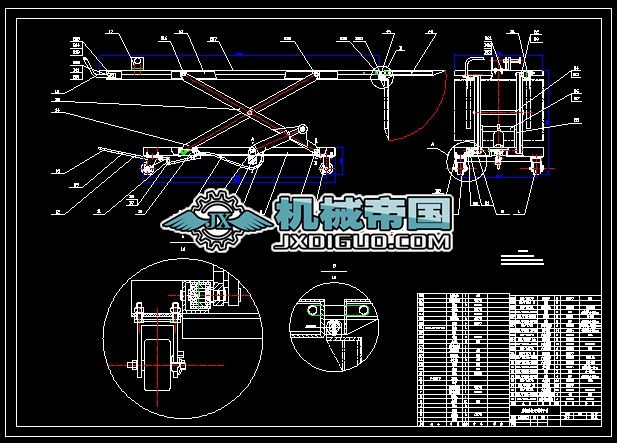

本文所介紹的摩托車專用升降臺最大載重量是500kg，它有兩部分組成：剪叉機構和液壓系統。剪叉機構的操作控制是由腳踏式液壓泵和液壓缸來完成的。這樣的液壓升降臺的設計通常根據設計參數要求，粗略估算剪叉尺寸，然后求出液壓缸推力，從而進行液壓缸選型。由于液壓缸的尺寸及擺放的位置不同，設計當中可能會產生干涉。解決的辦法是通過對機構中三種液壓缸布置方式的分析和比較，確立一種方案，并根據需要，設計最優的剪叉機構，及對連接零件、滑動裝置的選型等。在滿足機構設計的基礎上，對受力較大的機構進行強度和剛度的校核，檢驗是否滿足設計要求。作為控制系統，液壓系統的設計很重要，這包括回路保壓設計，液壓泵的選取及其他元件的選型等。最終完成摩托車專用升降臺的設計。本設計借鑒了相關的資料，采用了相關的標準，充分的吸收了前人的寶貴的經驗。
關鍵詞：升降臺，液壓系統，剪叉機構，腳踏式液壓泵，液壓缸
目 錄
1 緒論
1.1 升降臺的發展現狀......................................... （1）
1.2 升降臺的發展前景......................................... （1）
1.3 摩托車升降臺的設計特點................................... （2）
1.4 摩托車升降臺的安全要求................................... （2）
1.4.1設計的安全要求.......................................... （2）
1.4.2其他安全要求............................................ （3）
2 摩托車升降臺的總體設計
2.1 設計參數及要求............................................ （4）
2.2 摩托車升降臺機構設計時應注意的問題........................ （4）
2.3 摩托車升降臺的兩種結構形式................................ （4）
2.4 摩托車升降臺機構中三種液壓缸布置方式的分析比較............ （5）
2.4.1問題的提出.............................................. （5）
2.4.2三種方案的分析和比較.................................... （5）
2.5 總體方案確定及總體設計.................................... （7）
3 摩托車專用升降臺的受力分析計算
3.1 實例分析.................................................. （8）
3.1.1摩托車專用升降臺的結構簡化.............................. （8）
3.1.2升降臺受力分析.......................................... （8）
3.2 實例計算................................................. （12）
3.2.1剪叉臂長度及液壓缸安裝位置的確定....................... （12）
3.2.2液壓缸推力的計算及選型................................. （14）
3.2.3其他力的計算........................................... （15）
4 各參數及結構設計
4.1 升降臺主要零部件材料的選擇............................... （17）
4.1.1底座材料的選擇......................................... （17）
4.1.2 液壓缸缸體尾部橫梁的材料選擇........................... （17）
4.1.3搭板的材料選擇......................................... （17）
4.1.4工作臺的材料選擇....................................... （17）
4.2 內外剪叉臂與底架連接的銷軸結構設計....................... （18）
4.3 軸套的結構設計........................................... （18）
4.4 滾輪的結構設計........................................... （18）
4.5 腳輪的選型............................................... （19）
5 液壓系統的分析與設計
5.1 負載分析................................................. （20）
5.2 液壓系統方案設計......................................... （20）
6 液壓系統的參數計算與元件選擇
6.1 液壓泵的選擇............................................. （21）
6.1.1液壓泵壓力的計算....................................... （21）
6.1.2液壓泵的選擇........................................... （21）
6.2 液壓缸作用時間的計算..................................... （21）
6.3 油管的選擇............................................... （22）
7 強度校核
7.1 剪叉臂的強度校核......................................... （23）
7.2 液壓缸底架固定橫梁的強度校核............................. （25）
7.3 軸的強度校核............................................. （28）
7.3.1內剪叉臂固定端銷軸的強度校核........................... （28）
7.3.2液壓缸缸體尾部銷軸的強度校核........................... （28）
7.3.3液壓缸活塞桿頭部支撐軸的強度校核....................... （29）
8 校核
8.1 重量核算................................................. （30）
8.2 成本核算................................................. （30）
8.2.1成本的概念............................................. （30）
8.2.2產品生產成本項目....................................... （31）
8.2.3生產成本的核算......................................... （31）
9 結論........................................................（33）
參考文獻...................................................... （34）
致謝........................................................... （35）
附錄 A........................................................ （36）
...
