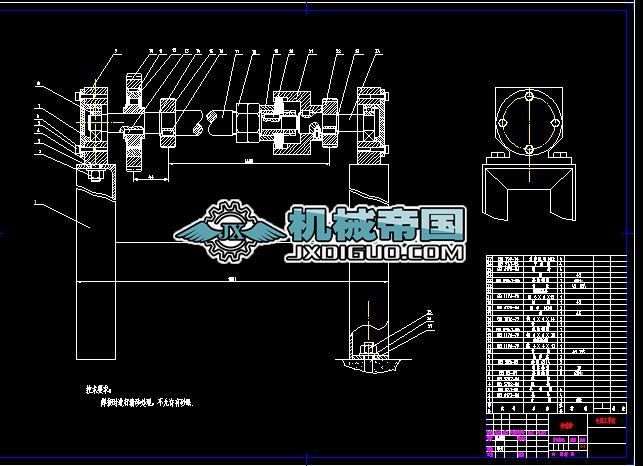

沖床自動送料裝置(圖紙 說明書)
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-
- 摘 要
沖床自動送料裝置是配合沖床工作，以提高沖床的工作效率，同時減輕工人的勞動量，提高沖壓工藝的自動化程度。
本設計方案的原理：動力從沖床帶輪取出，通過傳動軸傳遞給送料輥和廢料卷料筒，同時完成板料的送進和廢料的卷起。帶輪將動力通過齒條傳遞給齒輪，齒輪和一個單向超越離合器相聯結，只傳遞正向的轉矩。單向超越離合器帶動傳動軸1轉動，由軸1上的齒輪帶動送料輥送料。軸1和軸2通過摩擦離合器聯接，由軸2上的齒輪帶動卷料筒卷起廢料。卷料筒在卷起廢料的過程中直徑會不斷增加，致使軸2的圓周速度增加，當卷料筒的卷料速度大于送料速度時，由于摩擦離合器所傳遞的轉矩過大，摩擦片就會打滑，從而消減卷料筒的卷料速度。
送料輥分為主動輥和從動輥，從動輥是可調的。當
料送進時，擰緊從動輥兩端的緊定螺釘將從動輥壓下，從而壓緊板料，并且通過兩輥軸的摩擦力來實現板料的送進。 卷料筒是可拆卸的，當廢料卷滿后，卸下卷有廢料的卷料筒，除去所卷廢料后再安裝到卷料結構上繼續使用。為了提高效率，可以增加一個卷料筒，兩個卷料筒交替使用。
關鍵詞：齒輪 齒條 送料 轉矩
...
