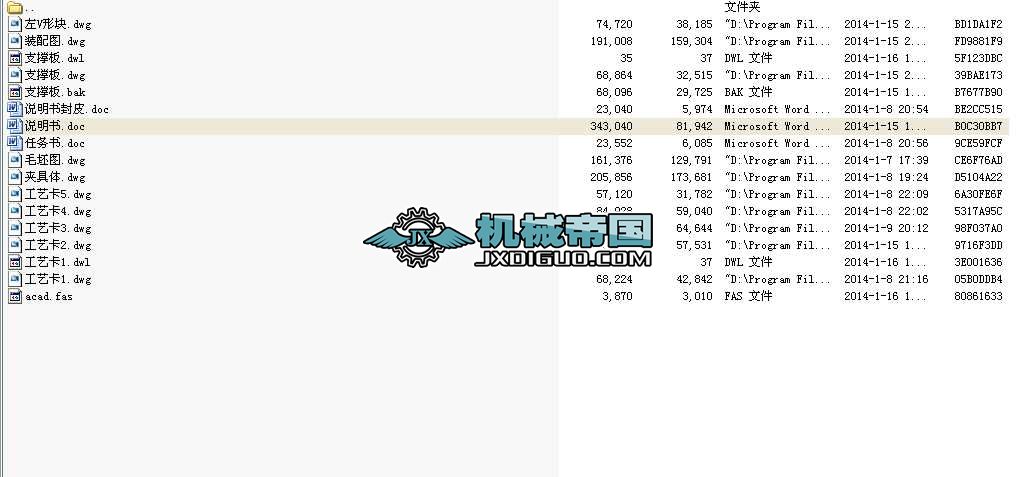

- 文件介紹：
- 該文件為 zip 格式，下載需要 20 積分
-
- 機床夾具設計（一）確定毛坯的制造形式
零件材料為HT200。考慮零件在機床運行過程中所受沖擊不大，零件結構又比較簡單，是大批量，而且零件加工的輪廓尺寸不大,在考慮提高生產率保證加工精度后可采用鑄造成型。 零件形狀并不復雜，而且零件加工的輪廓尺寸不大,因此毛坯形狀可以與零件的形狀盡量接近，內孔不鑄出。毛坯尺寸通過確定加工余量后再決定。
（二）基面的選擇
工藝規程設計中重要的工作之一。定位選擇得正確與合理，可以使加工質量得到保證，生產率得宜提高。否則，加工工藝過程中會問題百出，更有甚者，還會造成零件大批報廢，使生產無法正進行。
準。而對有若干個不加工表面的工件，則應以與加工表面要求相互位置精度較高的不加工表面作粗基準。選擇比較平整、平滑、有足夠大面積的表面，并且不許有澆、冒口的殘跡和飛邊。根據這個基準選（1）粗基準的選擇。對于法蘭盤零件而言可歸為軸類零件，盡可能選擇不加工表面為粗基擇原則，現選取右邊外圓 及 的右端面的不加工外輪廓表面作為粗基準，利用三爪卡盤夾緊 45外圓可同時削除 五個自由度，再以 90的右端面定位可削除一個自由度。
對外圓 、 、 和 （共兩塊V形塊加緊，限制４個自由度，底面兩塊支撐板定位面限制1個自由度，使缺少定位，不過是可以靠兩個V形塊來加緊力來約束Ｚ軸的扭轉力，然后進行鉆削）的的加工，這樣對于回轉體的發蘭盤而言是可以保證相關面的標準，確保的圓周度。
（2）精基準的選擇。以 為精基準加工表面。
這一組加工表面包括： 右端面； 左端面； 右端面； 退刀槽；Φ4和 孔。因為主要應該考慮基準重合的問題。當設計基準與工序基準不重合時，應該進行尺寸換算，這在以后還要專門計算，此處不再重復。
...
