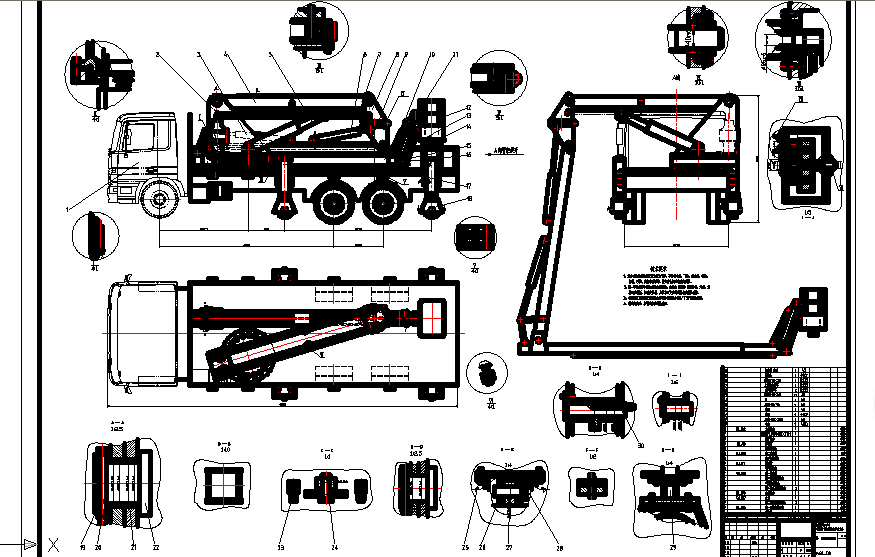

橋梁檢測車（包括論文和裝配圖零件圖 圖紙）
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 本文敘述了臂架式橋梁檢測車工作裝置機及其液壓系統的設計過程。
橋梁檢測車是一種可為橋梁檢測人員在檢測過程中提供作業平臺，裝備有橋梁檢測儀器，用于流動檢測和(或)維修作業的專用汽車。它可以隨時移動位置，能安全、快速 高效地讓檢測人員進入作業位置進行流動檢測或維修作業。工作時不影響交通，而且可以在不收回臂架的情況下慢速行駛。其結構小巧，受橋梁結構制約構約少，工作靈活。既可檢測橋下，也可升起檢測橋梁上部結構，有時候還可以作為高空作業車使用。價格相對桁架式橋檢車低。
根據設計要求，本文首先對橋梁檢測車的整體性能參數進行了計算。并通過對同類產品的參照比較和改進，初步確定橋梁檢測車的整體外形結構和尺寸。
本文主要對動力傳動裝置、舉升機構、回轉機構、調平機構以及液壓系統進行了設計計算。并且對舉升機構和回轉機構進行了必要的強度校核。
...
