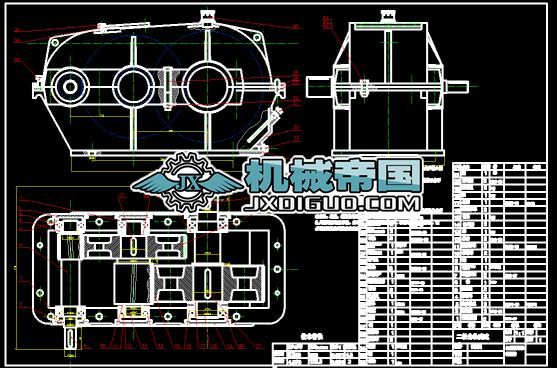

二級齒輪減速器圖
- 文件下載：
-
- 文件介紹：
- 該文件為 dwg 格式，下載需要 1 積分
-
- cad圖技術要求：
1.嚙合側隙大小用鉛絲檢驗，保證不小于0.16mm。鉛絲直徑不得大于最小側隙的二倍。
2.用涂色法檢驗齒輪接觸斑點，按齒高接觸斑點不小于40%，齒寬接觸斑點不小于50%。
3.應調整軸承軸向間隙，∅30為0.05~0.1mm∅45為0.08~0.15mm,∅60為0.1~0.18mm。
4.箱內裝工業齒輪油N220至規定高度。
5.箱座、箱蓋及其它零件未加工的內表面，齒輪的未加工表面涂底漆并涂紅色耐油油漆。箱蓋、箱及其它零件未加工外表面涂底漆并涂淺灰色油漆。
6.運輸過程中應平穩、無沖擊、無異常振動和噪聲。各密封處均不得滲油。剖分面允許涂密封膠或水玻璃。
...
