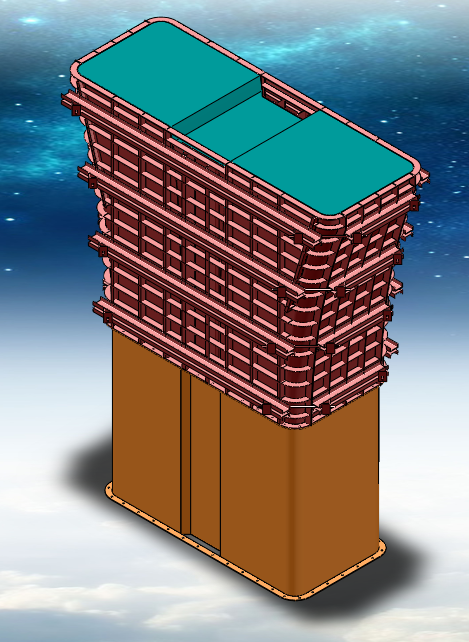

鋼模與橋墩裝配體三維圖
- 文件介紹：
- 該文件為 zip 格式，下載需要 20 積分
-
- 備注：1.本圖尺寸以毫米計； 2.法蘭采用δ12*120mm， 孔∅24配M22螺栓。 拼裝前應抄平承臺基礎，定好橋墩的中心和墩底尺寸。模板從底節開始拼裝，拼裝順序：先組裝一邊的1/4圓模，兩塊合好后，調整好模板的上口凈空直徑，擰緊連接螺栓，然后組裝中間平模，連接平模時，先不完全擰緊螺栓，最后組裝另側1/4圓模，調好模板凈空直徑尺寸，擰緊連接螺栓。復核模板上口對角線和縱向凈空尺寸，調整好后，緊固平模螺栓，最后復核模板橫向縱向尺寸，對角線尺寸。抄平模板上端面水平，帶齊所有螺栓并堅固，底節模板及拼裝完成。底節模板是整個橋墩模板的拼裝基準，一定要拼裝好。...
