HK6738K前懸架鋼板彈簧圖
- 文件介紹：
- 該文件為 zip 格式，下載需要 20 積分
-

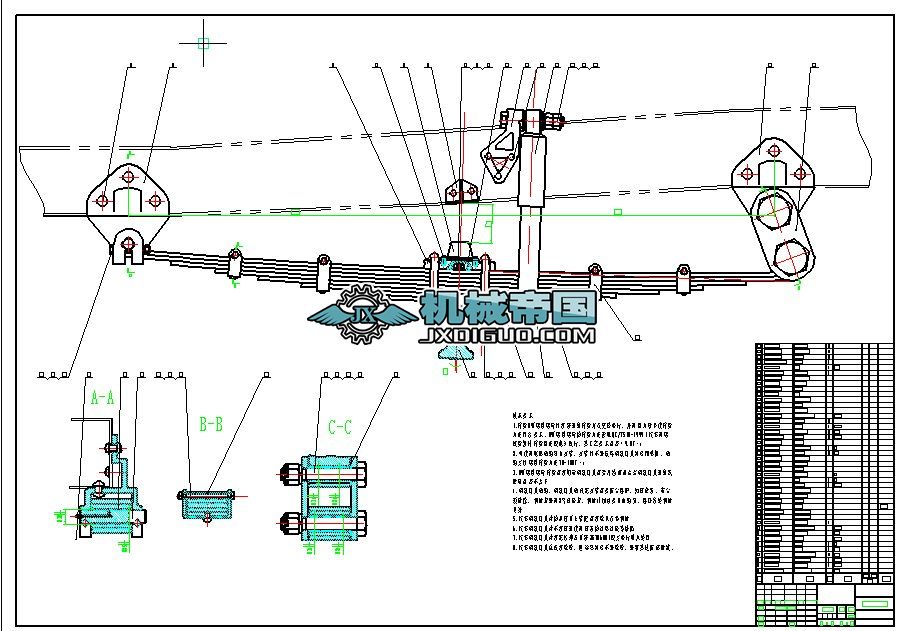

- HK6738K前懸架鋼板彈簧設計CAD圖紙，使用CAXA制圖，可用AutoCAD打開。各尺寸皆是計算得來，參考《汽車構造》及《懸架設計》。明細表局部見圖片描述。 技術要求 1.擰緊U型螺栓螺母時應按對角擰緊方式交替進行，并用扭力扳手使擰緊力矩符合要求。U型螺栓螺母的擰緊力矩參照QC/T518-1999《汽車用螺紋緊固件擰緊扭矩規范》執行，其工藝要求誤差±9.8N·m； 2.可使用錐形銷軸導向安裝，安裝時不得損壞鋼板彈簧襯套和墊圈，銷軸定位螺栓擰緊力矩70-100N·m； 3.U型螺栓螺母擰緊前應測量鋼板彈簧前后開檔值及左右鋼板彈簧對角線距離誤差不大于 4.鋼板彈簧銷軸、鋼板彈簧銷孔在安裝前要防塵保護，如有雜質、灰塵須清除，潤滑脂采用2號鋰基脂，潤滑油加注要冒出軸肩，保證各處潤滑良好； 5.汽車鋼板彈簧片的摩擦面上裝配前應涂以石墨潤滑 6.汽車鋼板彈簧片不應有對使用有害的過熱過燒等缺陷； 7.汽車鋼板彈簧片應在拉伸表面按ZBT06001規定進行噴丸處理； 8.汽車鋼板彈簧總成應涂漆，但卷耳襯套不得涂漆，采取其他防銹措施。...
