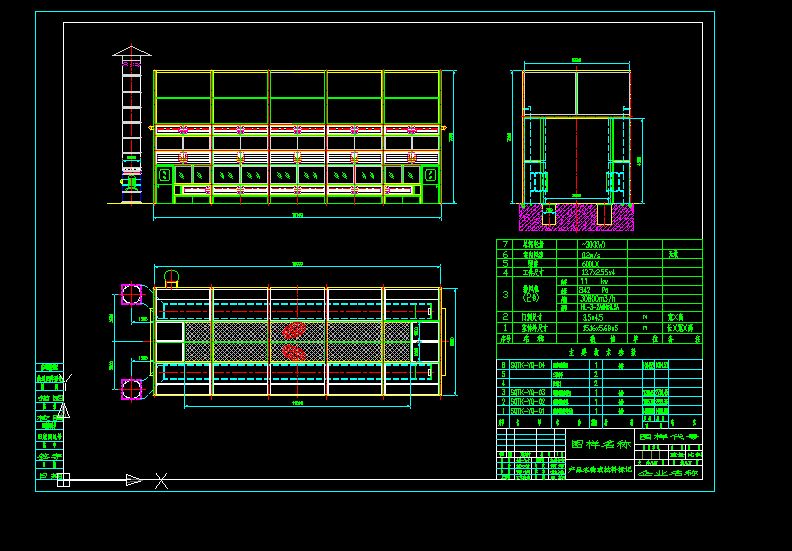

預清理室總圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 1)預清理室體由操作間、可移動式高位踏臺（噴膠發泡室可無）、燈具等組成。
2)室體的骨架為δ3mm鍍鋅鋼板折制或折紙后整體鍍鋅，鍍鋅板采用δ1.5mm鍍鋅板折邊邊裝配，兩側設置夾膠玻璃窗，室體單側裝有閉門器。
3)在室體合適位置設水龍頭，洗手盆。
4)每個室體布置4~6個通用的壓縮空氣快插接頭和閥門。乙方負責與壓縮空氣主管路預留閥門處對接。
5)每個室體出入口設置手動對開門。對開門門板材質為阻燃式聚氨酯發泡板。門板為雙層鍍鋅板，鍍鋅板厚度不小于0.6mm，四周縫隙處均設有耐高溫密封條，確保室體內氣流不外溢。開門開啟靈活，安全可靠，底部設有軸承導向輪。
6)送風機設置在室體邊合適位置，從廠房外或室內吸風；室體頂部設可調節的送風口，送風口數量每個室體不小于5個，送風量與排風量相匹配，微負壓。
7)排風機采用管道混流式風機（電機外置），室體工作間下部兩側均設有排風口，排風口上設G4過濾棉，過濾棉方便更換；每個室體排風口單側不小于3個。
8)送排風風管采用1.5mm厚的鍍鋅鋼板風段制作而成，風管應具有足夠的鋼度，不能產生明顯的振動；法蘭采用共板法蘭。送排風保證廠房內風的平衡。
9)封閉式室體兩側壁板下部根據室體長度設置2組帶防水罩的多功能插座。
10)每個室體設置兩臺可移動高位踏臺高度滿足頂部工作需要，設爬梯和欄桿，底部設萬向輪，方便移動，并帶有鎖死機構。
11)每個室體設置1套載物架臺。...
