PLC梯形圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 10 積分
-

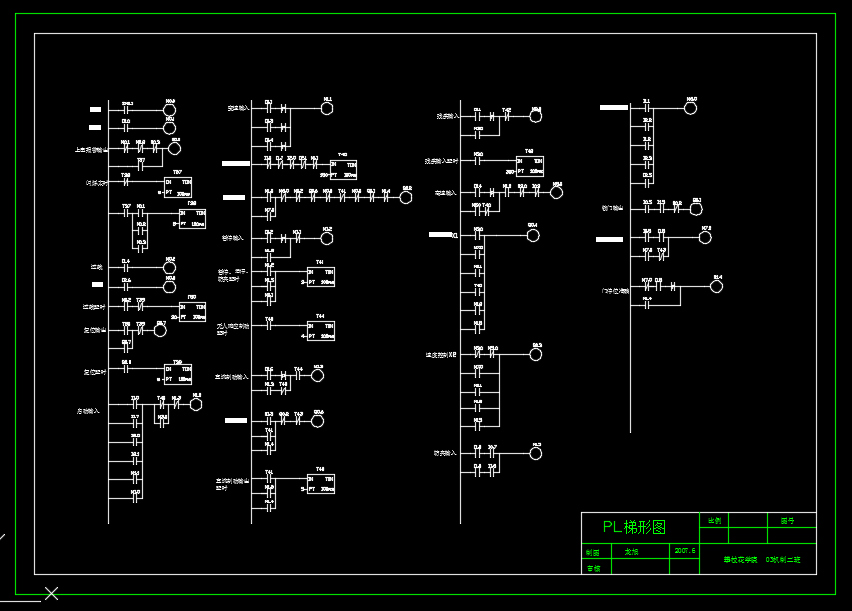

- 本圖紙是PLC梯形圖CAD圖紙，梯形圖是PLC使用得最多的圖形編程語言，被稱為PLC的第一編程語言。梯形圖語言沿襲了繼電器控制電路的形式，梯形圖是在常用的繼電器與接觸器邏輯控制基礎上簡化了符號演變而來的，具有形象、直觀、實用等特點，電氣技術人員容易接受，是目前運用上最多的一種PLC的編程語言。在PLC程序圖中，左、右母線類似于繼電器與接觸器控制電源線，輸出線圈類似于負載，輸入觸點類似于按鈕。梯形圖由若干階級構成，自上而下排列，每個階級起于左母線，經過觸點與線圈，止于右母線。CAD圖紙含參數及文字說明，可編輯，設計合理，歡迎大家下載參考。...
