變電所CAD全套圖紙設計
- 文件介紹：
- 該文件為 zip 格式，下載需要 20 積分
-

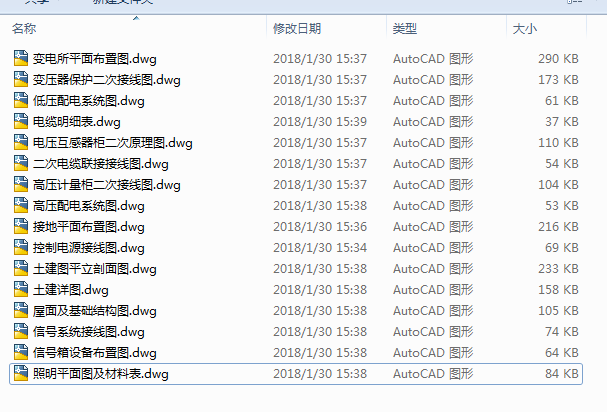

- 本圖紙是10KV變電所CAD全套圖紙，變電所，顧名思義，就是改變電壓的場所。是電力系統中對電能的電壓和電流進行變換、集中和分配的場所。圖紙包含以下內容：平面和剖面布置圖及材料表、高壓配電系統圖、低壓配電系統圖、土建圖平立剖面圖、接地平面布置圖、變壓器保護二次接線圖、土建詳圖、電壓互感器柜二次原理圖、屋面及基礎結構圖、高壓計量柜二次接線圖、照明平面圖及材料表、信號系統接線圖、控制電源接線圖、信號箱設備布置圖、二次電纜聯接接線圖、電纜明細表。CAD圖紙含參數及文字說明，可編輯，設計合理，歡迎大家下載參考。...
