五軸銑床圖紙?jiān)O(shè)計
- 文件介紹：
- 該文件為 zip 格式，下載需要 20 積分
-

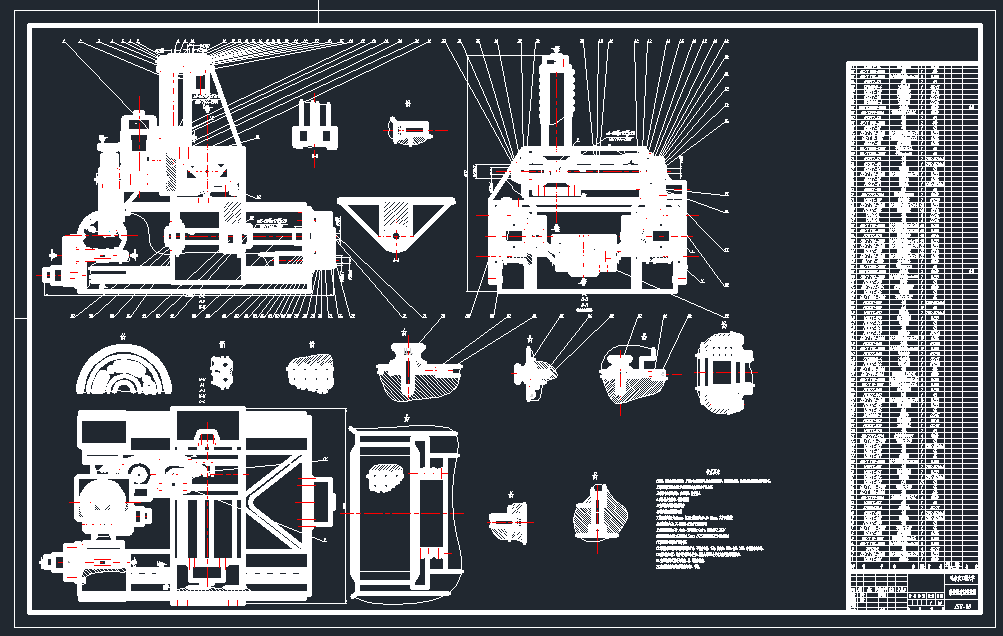

- 五軸聯動銑床標準圖紙（CAD二維）目 錄
第1章 緒論 1
1.1數控銑床的背景及研究意義 1
1.2數控銑床的研究現狀 1
1.2.1國內研究現狀........................................................................................1
1.2.2國外研究現狀........................................................................................2
1.3本設計主要工作內容 3
第2章 五坐標數控銑床的總體設計 4
2.1數控銑床的設計要求 4
2.2數控銑床設計方案的確定 4
2.3本章小結 6
第3章 數控銑床的詳細設計 7
3.1銑削力的計算及電機的選擇和校核 7
3.1.1銑削力的計算.......................................................................................7
3.1.2主軸部分的詳細設計...........................................................................12
3.1.3各移動坐標軸進給電機的選擇............................................................17
3.2 工作臺蝸桿傳動和各齒輪減速器的詳細設計 22
3.2.1工作臺旋轉自由度的設計計算..........................................................22
3.2.2工作臺擺動自由度的設計計算..........................................................25
3.2.3各齒輪減速器的詳細設計..................................................................28
3.3 移動軸滾珠絲杠傳動的設計 37
3.3.1X軸傳動絲杠的設計計算........................................................................37
3.3.2Y軸傳動絲杠的設計計算........................................................................42
3.3.3Z軸傳動絲杠的設計計算........................................................................43
3.4 框架尺寸設計與導軌的選用 44
3.4.1框架尺寸的詳細設計........................................................................44
3.4.2移動軸導軌的選擇與布置........................................................................45
3.5危險零部件的校核 49
3.5.1主軸內部帶輪鍵連接的校核...............................................................49
3.5.2X軸絲杠鍵連接的校核........................................................................49
3.5.3工作臺旋轉蝸桿鍵連接的校核.................................................................50
3.5.4X軸絲杠兩端軸承的校核.....................................................................50
3.5.5工作臺擺動蝸桿兩端軸承的校核..............................................................52
3.6本章小結 54
第4章 數控銑床復雜部分的裝配關系 55
4.1 主軸部分的裝配關系和裝配順序 55
4.2工作臺部分的裝配關系和裝配順序 56
4.3 X軸絲杠和減速器的裝配關系和裝配順序 58
4.4 本章小結 59
第5章 數控銑床的三維建模和有限元分析 60
5.1 數控銑床的三維裝配圖 60
5.2數控銑床的三維爆炸圖 60
5.3危險零件的有限元分析 61
5.3.1主軸外殼的有限元分析........................................................................61
5.3.2固定床身的有限元分析........................................................................61
5.3.3轉臺箱體的有限元分析........................................................................62
5.3.4龍門架的有限元分析............................................................................62
結 論 63
參考文獻 64
攻讀學士學位期間發表的論文和取得的科研成果 66
致 謝 67
第1章 緒論
1.1五坐標數控銑床的背景及研究意義
在當今的時代背景下的數控是指通過軟件發射信息給目標，從而達到控制目標的目的的方法。在機械制造上是指事先編制好所加工工件的加工路線，然后輸入計算機中通過計算機施加信號給機床，從而加工出所需要的零件的方法。數控銑床就是通過利用數控來加工出所需要的零件的機床。數控機床是在普通的銑床的制造技術上進行的，它們加工出來的工件并沒有什么不同，但是數控銑床是利用了高科技的自動化來對工件進行處理的機床，制造出來的成品規格都相同，只要一個合格就全部合格，這與普通的人工銑床不同。為了便于自動化的控制，需要對一般的銑床進行結構改變，以利于減小體積、提高效率、提高人機交互的能力。
正是由于和普通的銑床相比數控機床可以順利的加工外型和機構復雜的零件，并且可以順利的保證加工出來的零件符合廠家的需求；可以適應范圍較廣的零件，無論大小形狀，只要在機床的工作范圍內就可以加工；此外利用了自動化的加工手段，只要輸入一段程序就可以加工出好多相同的零件，減輕了工人師傅的勞動量；利用數控銑床加工零件便于和國際接軌，減少資源的浪費和實現現代化的生產管理。在現在的生產中需要加工的零件的類型越來越多，并且日趨復雜，正是由于這些優點使得數控銑床可以躋身先進制造的行列，成為加工的主流選擇并且迅速發展。
現在，由于科學技術在發展，世界上的先進制造技術不斷興起并成熟，社會越來越要求產品質量和品種多樣化，而且及中、小型批量生產所占的比例增加顯著，其中數控機床作為可靠、自動、柔性好、精度高的加工設備，滿足這一需求，且推動現代制造產業走向更高層次。在現代制造業中，數控銑床應用尤其廣泛[1]。...
