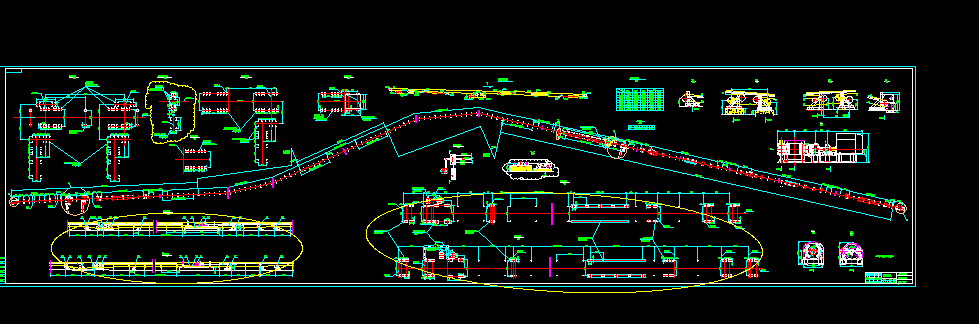

十公里帶式輸送機總圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 十公里帶式輸送機總圖，1. 整機安裝應符合《煤礦井下用帶式輸送機技術條件》（MT820/1999)以及國家
《機械設備安裝施工及驗收規范》中有關規定。
2. 皮帶機中心線直線度任意25米長度內偏差不大于5毫米。
3. 滾筒軸線與水平面平行度公差不大于1/1000。
4. 滾筒軸線對皮帶機機架中心線的垂直度公差值不大于2/1000，滾筒或托輥
間高低差不大于3毫米。
5. 托輥上表面應位于同一平面或在一個公共半徑的弧面上，相鄰3組托輥
高低差不大于2毫米。
6. 清掃器刮板面應與膠帶接觸長度不小于帶寬的85%。
7. 膠帶采用硫化方式聯接, 接頭效率不小于帶強的90%。
8. 空段清掃器頭尾各布置一組；P型、H型清掃器布置在頭部。
9. 反平托輥、擋偏裝置布置在轉彎段，間距6000m。
10. 在適當位置布置跨越梯，間距不大于500m。
11、圖中^尺寸標注為斜長尺寸，其余為水平長度尺寸。
12、落地部分支腿安裝用M20*400的地腳螺栓，桁架部分用可調支腿。...
