MPF2116中速磨機設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

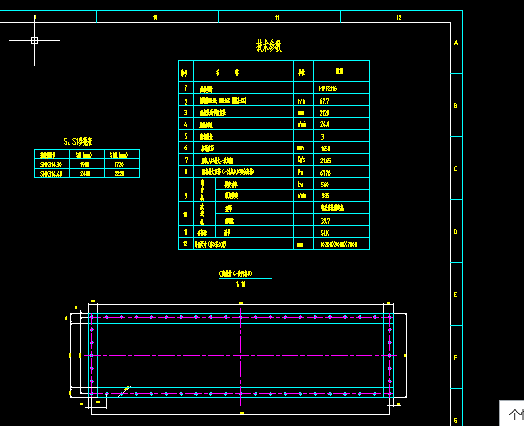

- MPF2116中速磨機詳細設計圖，粉機采用磨盤公轉、磨軸自轉、彈簧調杖磨輥總成結構、加強了磨輥輥皮對物料擠壓強度和剪切能力，從而達到強化磨粉的效果，具有產量高、磨出來的物料細度高（粉子細），
設計參數:
序號 名 稱 單位 數據
１ 規格型號 MPF2116
2 標準出力(HGI=80, R90=16% 原煤水分=4%) t/h 67.7
3 磨盤軌道節圓直徑 mm 2120
4 磨盤轉速 r/min 24.8
5 磨輥數量 3
6 磨輥直徑 mm 1650
7 磨機入口最大一次風量 Kg/s 21.65
8 磨機最大壓降（一次風入口至分離器） Pa 6770
9 電動機額定功率 kw 560
額定轉速 r/min 985
10 減速機
型號 行星齒輪減速機
減速比 39.7
11 分離器 型號 SLK
12 外形尺寸（高×長×寬）...
