MQY40100溢流型球磨機總圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

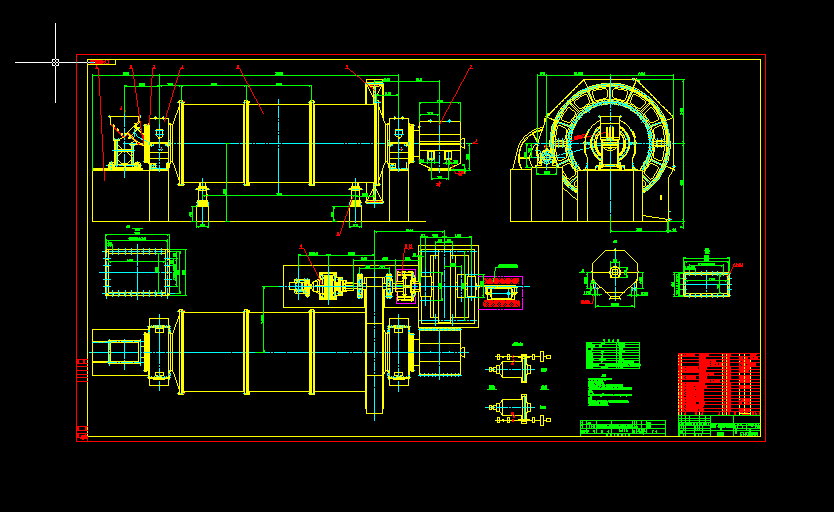

- 此圖紙是MQY40100溢流型球磨機的詳細總裝圖。溢流型球磨機主要由筒體、端蓋、主軸承、中空軸頸、傳動齒輪和給礦器等部分組成。 溢流型球磨機筒體用厚度15-36mm的鋼板焊接而成，在筒體的兩端焊有鑄鋼制造的法蘭盤，用螺栓將端蓋2和3與法蘭盤連接在一起，二者須精密加工和配合，因為承載磨礦機質量的中空軸頸焊在端蓋上。
技術要求
1.安裝時根據安裝使用說明書及各部件技術要求進行；
2.序號12~18圖中未示出；
3.本產品符合JB/T1406-2002《球磨機和棒磨機》標準；
4.本圖為左旋磨機總裝圖，右旋磨機見磨機旋向示意圖。訂貨時，用戶必須按磨機旋向示意圖確定
磨機旋向。
5.序號12膨脹螺栓用于序號11離合器防護罩的固定，現場根據實際情況將防護罩牢固的固定在
基礎上；
6.制造及驗收按JB/T5000.1-5000.15《重型機械通用技術條件》；
7.總重中不包括主電機、慢速傳動電機重量。
設備參數
筒體內徑 mm 4000
筒體有效長度 mm 10000
型 式 溢流型
有效容積 m3 116.4
介質充填率 % 38
臨界轉速比 % 75
磨機筒體轉速 r/min 16.2
最大裝載量 t 205(加物料242）
外形尺寸：長×寬×高(mm×mm×mm) 20205×8750×7490
轉動慣量： t*m2 1700...
