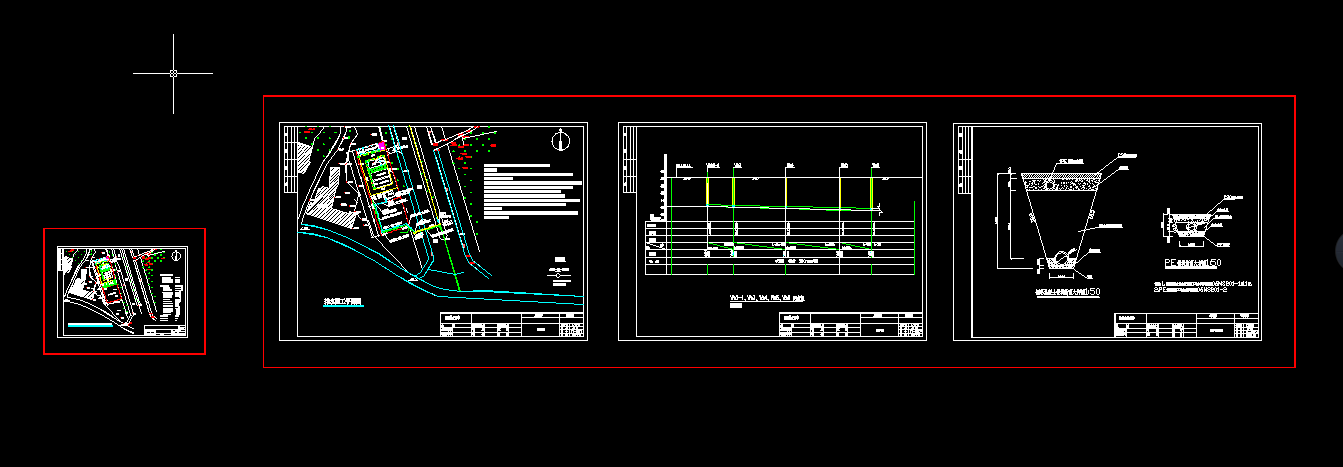

一個小型污水處理總平圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 一個小型污水處理總平圖
說明：排水管道工程按標準設計圖集06MS201
工程量：
1.截留已建成的市政污水管網污水檢查井Ws2,污水由Ws2流向
Ws2-1污水支管井。
2.新建污水處理廠污水進水管道由Ws2-1接出。進水管道采用φ300
承插式鋼筋砼排水管(Ⅱ級管）。管道總長67m。坡度0.005。
3.經污水處理廠處理后的尾水排放采用PE給水管，外
徑：φ315。PN0.8Mpa。新建管道總長83m。坡度0.010.
4.新建污水鋼筋混凝土檢查井4座，檢查井規格φ1000，檢查井高
4.2m,檢查井井蓋采用鋼筋砼結構。檢查井參考標準圖集
06MS201-3。
5.污水處理站設施±0.000為絕對標高444.35，Ws2檢查井設計路
面標高為443.44....
