紫外線消毒系統施工圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 10 積分
-

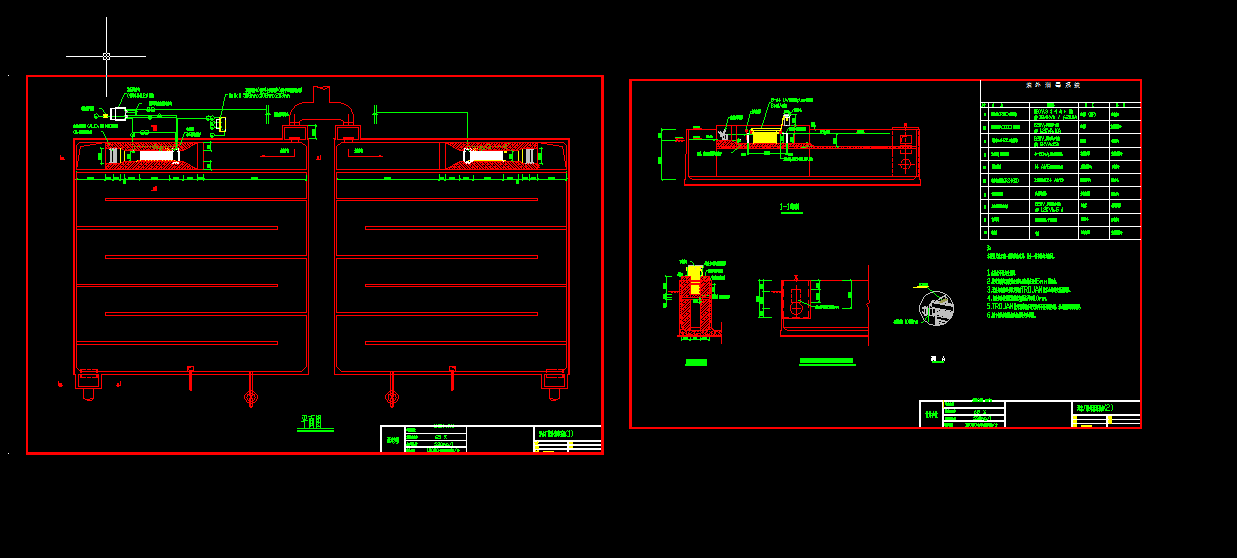

- 紫外線消毒系統施工圖，包括各平、剖面圖，紫外線消毒設備安裝大樣圖，設備預埋件大樣圖等。
設計指標：
峰值流量 130000 m3/天
紫外穿透率 65 %
懸浮物含量 ≤30mg/l
消毒指標 10000個糞大腸菌群數/升
施工說明：
本圖紙只表示出一側接觸池布局，另外一側布局與之相同。
1.水渠底不能發生傾斜。
2.渠道寬度與深度的公差必須保持在正負5mm范圍內。
3.設備安裝前必須認真閱讀TROJAN技術公司的安裝說明書。
4.自動水位控制器渠道寬度誤差不超過10mm.
5.TROJAN紫外消毒設備的安裝均不需要預埋件，采用膨脹螺栓固定。...
