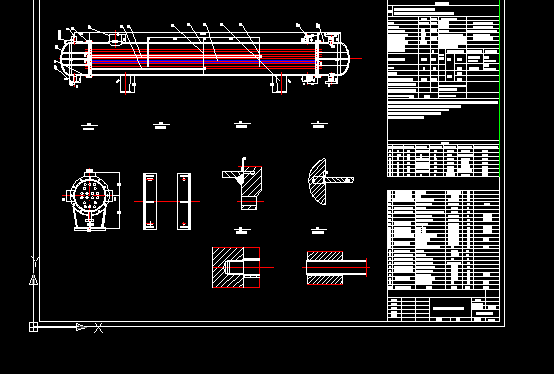

板式換熱器設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 設計數據表
規范 "1.GB 151-1999<<管殼式換熱器>>
2.HG 20584-1998<<鋼制化工容器制造技術要求>>"
殼程 管程 壓力容器類別
介質 飽和蒸汽 牛奶 焊條型號 按JB/T4709規定
介質特性 焊接規程 按JB/T4709規定
工作溫度(℃) 120 25-85 焊縫結構 除注明外全采用焊透結構
工作壓力(MPaG) 0.2 除注明外角焊縫腰高 按較薄板厚度
設計溫度(℃) 120 25-85 管法蘭與接管焊接標準 按相應法蘭標準
設計壓力(MPaG) -0.01 管板與筒體連接應采用
金屬溫度(℃) 管子與管板連接
腐蝕裕量(mm) 1 無損檢測 焊接接頭類別 方法-檢測率 標準-級別
焊接接頭系數 0.85 0.85 A,B 筒體 "RT-20%且
>=250mm" JB/T 4730.2-三
封頭 RT-100% JB/T 4730.2-三
程數 1 2
熱處理 C,D 筒體
水壓試驗壓力(MPaG) 0.57 0.57 封頭
氣密性試驗壓力(MPaG) "管板密封面與殼體軸線
垂直度公差(mm)"
保溫層厚度/防火層厚度
換熱面積(外徑)(㎡) 2.55 表面防腐要求
...
