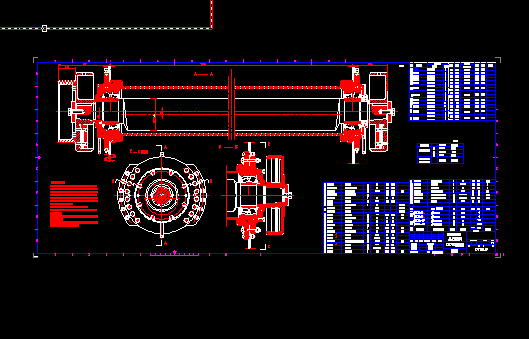

Ya170一2激振器詳細設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- Ya170-2激振器詳細設計圖
技術要求
1.裝配時應符合GB6063-85《YA型圓振動篩》的規定，振動器內部應
清潔無雜物，軸承在軸上的位置正確，應使其內座圈與軸肩接觸，軸
的軸向游動量為2—4毫米。用SHN807密封膠涂以密封墊的兩面，在軸
承座與密封板結合面間密封，不許滲漏油，振動器內工作潤滑油為
SY1172-80《工業齒輪油》90號，其注油量為12分米篩4.8公升，15分
米篩5.7公升中，18分米篩6.6公升，隔離環與密封板的迷宮槽內注以
牌號為ZL45-2鋰基潤滑脂密封。
2.表面涂飾符合GB6063-86《YA型圓振動篩》的規定。
3.篩機總成后對振動器進行空轉試驗，并符合GB6063-85《YA型圓振
動篩》的規定。
4.未注明尺寸公差機加工序執行IT14級，剪切工序執行IT16級，鑄造
工序執行IT17級。
5.由于采用不同的篩板改變了參振質量，附表中所注的偏心塊數量可
根據要求適當調整，同時改變螺釘長度...
