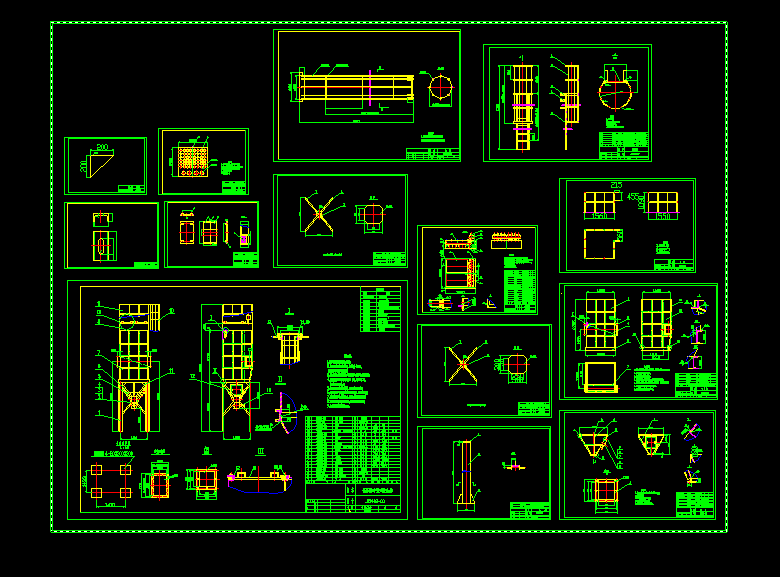

CM48一2一2700脈沖袋式除塵器安裝圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- -2-2700脈沖袋式除塵器安裝圖
CM48技術性能
名稱 參數
有效過濾面積 48 m /臺2
處理風量 3000 Nm /h3
過濾風速 1.0 m /min
濾料材質 500 g /m 的滌綸針刺氈2
除塵效率 ≥99.8%
入口濃度 ≤ 50 g/Nm3
出口濃度 ≤ 50 mg/Nm3
設備阻力 1200~ 1600 Pa
外形尺寸 1450mmX1460mmX6705mm
設備重量 3005.6Kg
技術要求：
1.法蘭連接處需用石棉繩加以密封;
2.其余未注焊縫為連續角焊縫,焊腳高度4mm,
所有焊縫應焊透,保證系統密封性;
3.主氣管路在未裝脈沖閥前應先用高壓氣體吹掃其內殘留雜物;
4.所有焊件裝配結束后,清理焊渣、雜物,刷防銹漆二遍,
殼體外表面噴涂面漆一遍;
5.清掃干凈設備內外殘留雜物,最后安裝濾袋和骨架;
6.安裝濾袋時嚴禁踩袋,避免硬物刺破濾袋、火星燙破濾袋;
7.安裝骨架時應檢查有無毛刺,對扭曲變形骨架進行校正;
8.濾袋通過漲圈夾緊在花板空處,骨架垂直插入濾袋內;
9.各安裝誤差不得大于5mm....
