不銹鋼反應釜圖紙
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

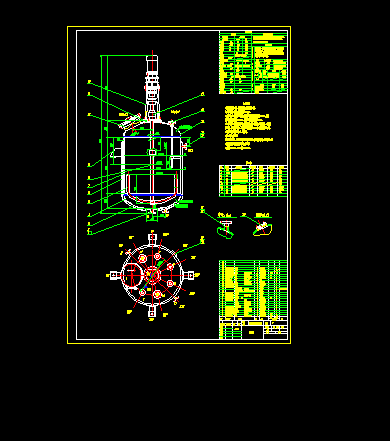

- 3.6立方不銹鋼反應釜圖紙，不銹鋼反應釜具有加熱迅速、耐高溫、耐腐蝕、衛(wèi)生、無環(huán)境污染、勿需鍋爐自動加溫、使用方便等特點，廣泛應用于石油、化工、橡膠、農藥、染料、醫(yī)藥、食品、用來完成硫化、硝化、氫化、烴化、聚合、縮合等工藝過程，圖中有詳細設計參數，可下載參考使用。
技 術 要 求
1.內筒先進行水壓試驗。合格后再焊接夾套并作水壓試驗，
試驗時應控制水中氯離子濃度不大于25mg/l。
2.設備組裝后，在攪拌軸上端密封處測定軸的徑向擺動量不得大于0.5mm；攪拌
軸軸向串動量不得大于%%p0.2mm，攪拌軸下端擺動量不大于1.0mm。
3.組裝完畢后，以水代料嚴禁空轉，并使設備內達到工作壓力；進行試運轉，時間不少
于四小時，在試運轉過程中，不得有不正常的噪音[<85dB(A)]和震動等不良現象。
4.攪拌軸旋轉方向和圖示相符，不得反轉。
5.管口及支座方位見圖。
6.設備制造完畢后，不銹鋼內壁應進行酸洗鈍化處理；碳鋼外表面應涂紅色防銹底漆二道。
7.蒸汽來源處應設有安全裝置并引入安全地帶。
8.允許用SUS304、304代替0Cr18Ni9....
