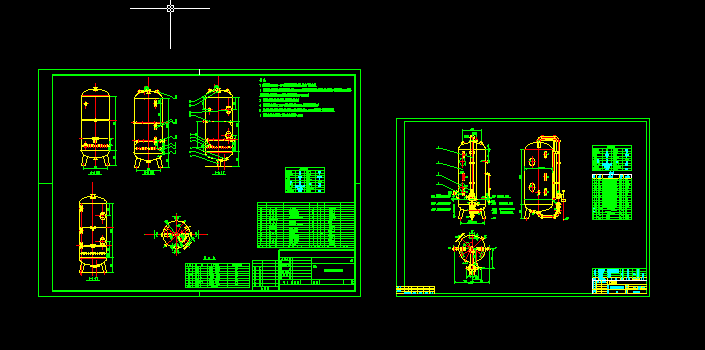

DN1800混床總圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- DN1800混床總圖，圖紙清晰，圖中設備性能參數詳細面明確
說 明:
1 本設備按照J(rèn)B2932--99<水處理設備制造技術條件>進行生產,制作及驗收.
2 本設備為鋼制焊接的柱形容器本體材質為碳鋼(Q235-B),所用主焊縫為埋弧自動焊焊接本體內部襯膠二層(襯膠厚度5mm),設備
外管系為鋼襯膠(襯膠厚度3mm).(排空氣管道為不銹鋼1Cr18Ni9Ti).
3 筒體的組焊不應形成十字形焊縫,焊縫隙上應避免開孔.
4 設備制作完畢后進行0.75MPa的壓力試驗,保壓30min,不得有滲漏及異常變形
5 水壓試驗后進行內外噴砂除銹,出白,所有接口及折角處均打磨成R>5mmr的圓弧過渡,以利于設備的襯膠.
6 設備表面處理后,內壁襯膠二層半硬膠,襯膠厚度為4.5mm....
