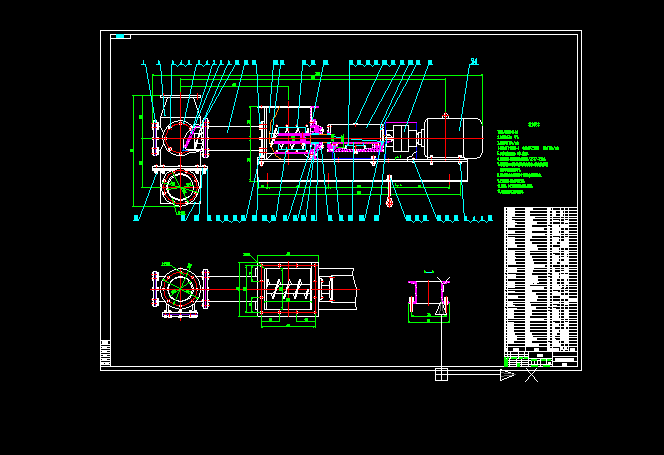

L146氣力輸送泵設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- L146氣力輸送泵設計圖， 螺旋氣力輸送泵是壓送式氣力輸送的一種供料設備，可用于輸送水泥、生料、煤粉、飛灰等粉狀物料，輸送距離達 200m，壓縮空氣壓力為 0.2～0.4MPa。屬于壓送氣力輸送設備中的高壓輸送設備。 螺旋氣力輸送泵有懸臂型和支臂型兩種類型，每種類型雙分為單管和雙管螺旋泵兩種。
技術要求
1.規格、螺旋直徑φ146
2.輸送能力13m 3 /h
3.主軸轉速970r/min
4.配用動力Y160M-6 電動機功率7.5KW 轉速970r/min
5.螺旋軸要求轉動靈活，無卡、擦現象。
6.裝配后涂漆，按涂漆通用技術條件Q/ZB77-73執行。
7.進氣箱的位置可根據現場供氣方向進行調整，或卸去進氣箱直接
裝接進氣管垂直向上進氣。
8.在混合箱的軸向端部要求留有1000毫米的檢修空間。
9.使用該機前，混合室應裝設支承。
10.使用前，序號20軸承座內須注入潤滑油。
11.應定期更換軸承座內的潤滑油。
...
