角碼連接片落料彎曲模具設(shè)計(2套)
- 文件介紹：
- 該文件為 zip 格式，下載需要 20 積分
-
- 角碼連接片 304 不銹鋼 厚度1.5mm

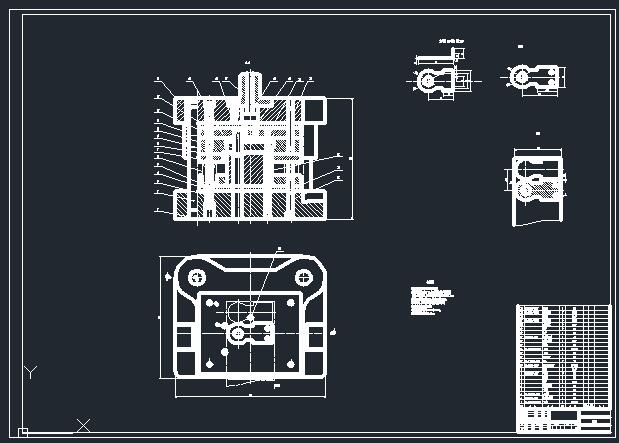

該零件共分為兩套模具來沖壓完成，一套沖孔落料，一套彎曲，圖紙包含了兩套模具的CAD圖紙和完成的Proe5.0版本的三維圖，另附STP通用格式。
1.凸模安裝采用壓入式,先磨平凸模再與墊板相接；2.導套與導柱為間隙配合H7/h6，壓入時注意校正導柱，導套與模板的 垂直度；裝配好的導柱，導套的固定端面與上下模座平面的距離為1~3mm；3.導柱與下模座為過盈配合H7/r6；導套與上模座為H7/r6； ...
