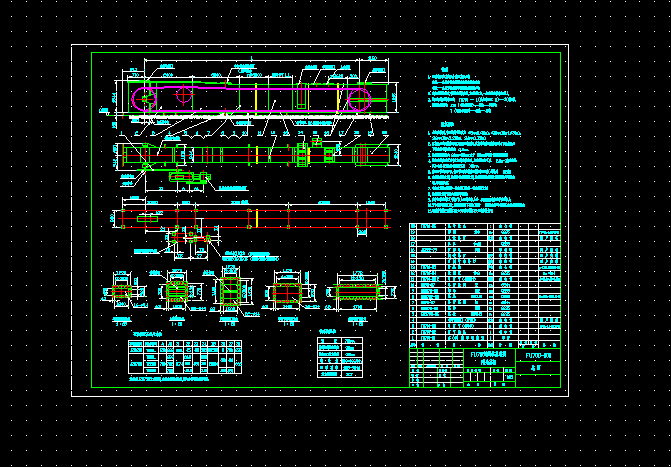

FU200鏈運機設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 1. 全機安裝后,中心線的不直度應 ≤8mm(L≤10m), ≤10mm(10m<L≤30m),
≤12mm(30m<L≤50m), ≤14mm(L>50m).
2. 機殼法蘭的連接應平整,密貼如有錯位,應允許鏈條運動方向的右面機殼法蘭
下的內口稍低.錯位值 ≤1.5mm.
3. 輸送鏈條垂度為 大于 需適當調整張緊裝置. 60mm~80mm, 80mm
4. 槽鋼底座應避開各節之間的連接法蘭,各底座間距可在 左右變化 2.5m~3m
其中心線與端法蘭相距距離應 >80mm.
5. 基礎可做成預留孔,也可按雙點劃線尺寸做成預埋件(材料為 ). Q235
6. 各連接法蘭之間,蓋板和機殼側板之間,蓋板和聯接蓋板之間均需加石棉線密
封,不得有間隙.
7. 非標節應放在最后一節出料口和第一節進料口之間.
8. 動力線上用戶需加過載保護裝置.
9. 在中間節出料口(帶閥門)上面的蓋板上開 觀察孔焊在蓋板上. 400X600
10. 開中間節出料口時,應相應割斷下導軌(割斷 )下導軌兩頭向機殼底板彎曲. 1200mm
11. 不允許割掉上進料口法蘭和兩側進料口法蘭的分料角鋼. ...
