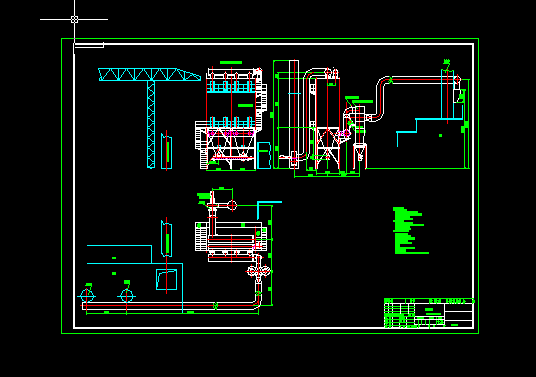

8噸化鐵爐除塵系統設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 8噸化鐵爐除塵系統設計圖
系統主要參數:
1、離心鍋爐風機：
規格型號：Y43-73-11、No：11D
電機:Y250M-4 N=55KW;n=1450r/mIn.
全壓:P=2340~3190Pa
流量:Q=33100~61600m3/h
2、離心通風機
規格型號：4-72 No:4.0
電機:Y132S1-2 N=5.5KW;n=2900r/mIn.
全壓:P=1340~2040Pa
流量:Q=4020~7420m3/h
3、1040m2袋式除塵器
介質：化鐵爐粉塵
溫度：160%%DC~250%%DC
除塵器入口濃度：6~12g/Nm3
過濾面積：1040m2
過濾風速：0.75~1m/min
室數:4
處理風量:46800~62400m3/h
設備漏風率:<5%
設備結構型式:分室三狀態負壓反吹袋式除塵器...
