除塵系統總體裝配圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

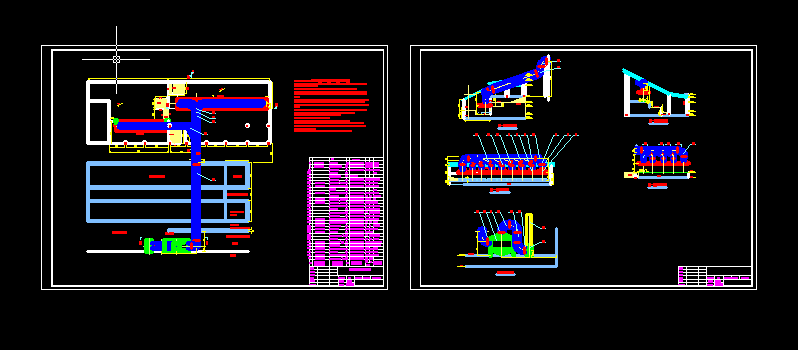

- 除塵系統總體裝配圖
安 裝 說 明
1. 除塵系統的管道連接方式采用法蘭連接，法蘭之間采用石棉片作為密封墊。法蘭
采用標準法蘭，直接購置。
2. 所有管道系統內表面刷樟丹一遍，外表面刷樟丹一遍，灰鉛油兩遍。
3. 管道支撐一律使用支架，在本圖中沒有標識，根據現場實際需要來設置，其位置
應在風管的中部，如風管較長，則支架之間的距離不應超過 2m ，支架也需要作防腐
處理。
4. 總排風管固定在屋頂，現場施工時必須確認標高和位置，保證與除塵器對接一致。
5. 排風煙囪盡量靠近廠房的墻壁設置，并且設置支撐和固定，確保煙囪的牢固。
6. 本系統阻力平衡通過各集氣罩頂部的蝶閥來調節，各集氣罩在不使用期間必須關閉
蝶閥。
7. 根據國家標準 GB/T16157-1996 ，在通風總管和煙囪相應位置設置監測孔，如果有
必要，必須設置監測平臺。監測孔的位置和大小必須滿足相關要求。
8.除塵器和風機的機座根據安裝說明書設計、施工。
9.風機與除塵器之間的連接采用軟連接。
10.除塵管道有一定的伸縮性，在安裝時必須考慮并預留位置。
11.風機控制柜、除塵器用水、除塵器排水另行設計，可以根據現場情況確定。
12.整個通風除塵系統必須設置定期檢查制度，檢查閥門的密閉性、管道的腐蝕情
況、管道的密閉情況等。
13.通風系統的使用必須完全按照使用說明和相關規章制度執行。...
