鑿井絞車詳細設計圖
- 文件介紹：
- 該文件為 zip 格式，下載需要 20 積分
-

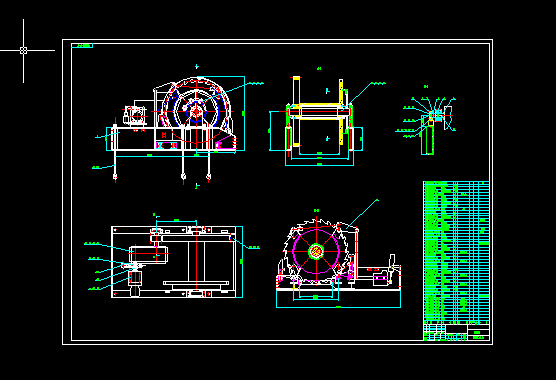

- 鑿井絞車詳細設計圖
裝配部件與材料：
48 JZ16T-0-13 減速器輸出軸 1 定做
47 6○(33)+6△(21) 鋼絲繩直徑40 1300米
46 GB93-87 彈墊24 12
45 GB5783-86 螺栓M24*100 12
44 JZ16T-0-12 壓板 3 235-A
43 GB97.1-87 墊圈36 8
42 GB6170-86 螺母M36 16
41 GB5782-86 螺栓M36*150 8
40 GB6170-86 螺母M56 12
39 JZ16T-0-11 地腳螺栓 6 45
38 GB93-87 彈墊42 8
37 GB6170-86 螺母M42 8
36 GB5783-86 螺栓M42*120 8
35 ZFY400-125-Ⅱ 減速器 1 江蘇國茂國泰
34 GB6170-86 螺母M20 8
33 GB5783-86 螺栓M20*80 4
32 YWZBCJ400/90 電力液壓塊式制動器 1 焦作長江
31 YT1CJ-90Z/8 推動器 1 焦作長江
30 JZ16T-4-0 聯軸器組件 1
29 GB6170-86 螺母M24 8
28 GB5783-86 螺栓M24*100 4
27 YZR200L-6 電機 1 45KW965RPM
26 GB6170-86 螺母M16 4
25 GB5783-86 螺栓M16*50 4
24 JZ16T-0-10 齒輪罩 1 Q235-A
23 GB93-87 彈墊18 8
22 GB5783-86 螺栓M18*60 4
21 JZ16T-0-9 支架 1 Q235-A
20 GB825-88 吊環螺釘M20 1
19 GB1152-89 油杯M10*1 1
18 GB6170-86 螺母M18 16
17 GB5782-86 螺栓M18*100 4
16 JZ16T-0-8 軸承座 1 Q235-A
15 GB93-87 彈墊12 3
14 GB5783-86 螺栓M12*40 3
13 JZ16T-0-7 擋蓋 1 Q235-A
12 GB93-87 彈簧墊圈16 12
11 GB5783-86 螺栓M16*50 12
10 JZ16T-0-6 軸承蓋 1 Q235-A
9 GBT/288 調心滾子軸承23130CA/W33 1 150*250*80
8 JZ16T-0-5 油封氈圈 1 羊毛氈
7 JZ16T-0-4 軸承蓋 1 Q235-A
6 JZ16T-0-3 軸套 1 Q235-A
5 JZ16T-0-2 主動齒輪 1 45
4 JZ16T-0-1 軸套 1 Q235-A
3 JZ16T-3-0 帶制動器組件 1
2 JZ16T-2-0 卷筒組 1
11 JZ16T-1-0 底座組件底座組件 11 ...
