鱗板式輸送機設計圖
- 文件介紹：
- 該文件為 zip 格式，下載需要 10 積分
-

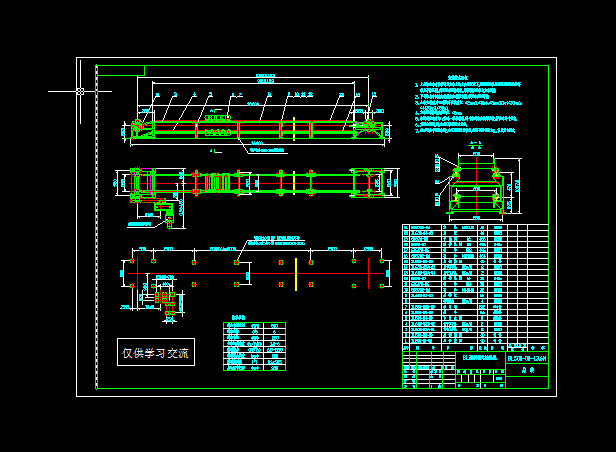

- b500鱗板式輸送機設計圖
安裝技術要求
1. 上導軌安裝時先將中間支架上的上支承板敲下,然后用導軌壓板以及螺栓組件等
把上導軌壓緊,并按要求調整導軌,最后把支承板與支架焊接.
2. 下導軌與中間支架待整機安裝調準后,按要求現場焊接.
3. 全機安裝后,中心線的不直線度應 全機安裝后,中心線的不直線度應 ≤2mm(L≤10m),≤3mm(10m<≤30mm), ≤2mm(L≤10m),
≤4(30m<L≤50m).
4. 左右兩輕軌的高低差應 ≤2mm.
5. 牽引鏈安裝時每 節連一根長銷軸,料斗在鏈條安裝后安裝,并注意料斗方向. 6
6. 為防塵需要,進.出料口應配除塵設備.
7. 基礎可參考圖示制作,也可根據現場情況,根據不同傾斜角a,制成其它形式.
...
