活性炭過濾器設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

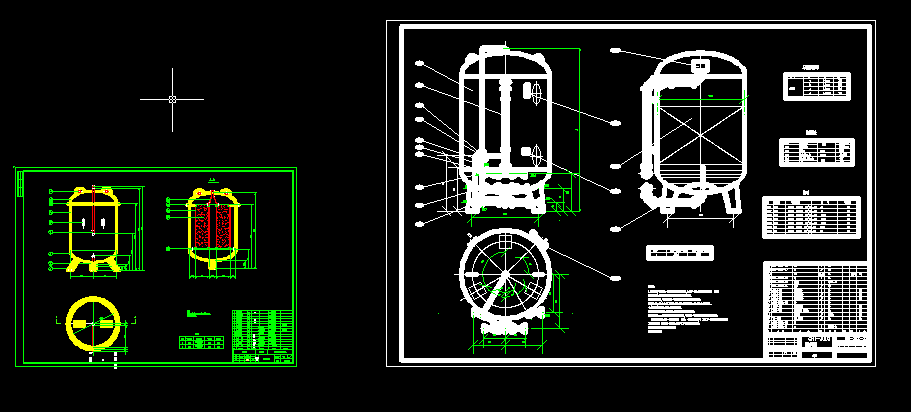

- 活性炭過濾器設計圖
技術要求：
1、本設備是按JB/T2932-1999《水處理設備技術條件》以及Q/LQC7-03.1《化學處理設備制造技術條件 過程設備》
進行制造、試驗和驗收，并接受國家質量技術監督局頒發的《壓力容器安全技術監察規程》的監督。
2、設備的性能試驗按GB/T13922.2-1992《水處理設備性能、過濾設備》進行性能檢驗驗收。
3、焊接采用電弧焊，碳鋼與碳鋼之間采用E4303，碳鋼與不銹鋼之間采用E309Mb，不銹鋼與不銹鋼之間采用E308L。
4、在水壓試驗前通入0.3～0.4MPa的壓縮空氣檢查焊縫質量。
5、設備制造完畢后以0.8MPa的水壓進行試驗，保壓30分鐘合格后，內部水放凈，用風吹干。
6、設備試驗后襯3mm耐酸橡膠。襯膠前鋼材表面的除銹等級應符合GB/T8932-1988《涂裝前鋼材表面除銹蝕等級和除銹等級》；
襯里施工參照GB18241.1-2001《橡膠襯里 第一部分 設備防腐襯里》及HG/T 20677-1990《橡膠襯里化工設備》進行。
7、襯里管道應符合HG 20538-92《襯塑（PP、PE、PVC）鋼管和管件》的有關規定。
8、設備內外清渣去銹后，外部涂鐵紅漆二遍，酚醛面漆二遍。
9、襯里管道法蘭密封槽去消...
