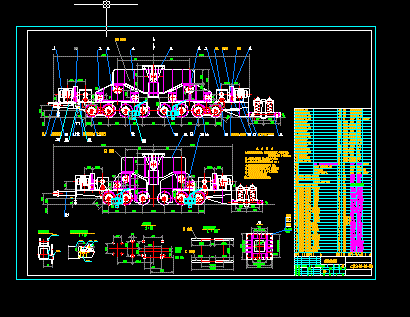

cj13一10一10一00軌道大車走行機構
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- cj13-10-10-00軌道大車走行機構
技 術 要 求
1、各開式齒輪安裝側隙按De要求： 中心距為:235，其側隙 >=0.20 mm；
中心距為:400，其側隙 >=0.27mm；
2、開式齒輪嚙合面沿齒高不小于 40％；沿齒長不小于 60％；
3、同一橫梁下的兩車輪沿軌道方向中分面的偏差不大于 2 mm ；
4、各車輪與軌道的接觸點形成的平面度偏差不大于 5 mm；
5、圓錐圓柱齒輪減速器安裝妥善后，將件 11、件 12與車架焊固；
6、制動器及電動機安裝調準后，將件 16、件 17與車架焊固；
7、錨定裝置對右側“走行機構”焊接位置相同；
※8、二號裝船機走行機構數量和本圖相同，施工時數量×2；...
