燒結機臺車滑道密封裝置裝配圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 燒結機臺車滑道密封裝置裝配圖

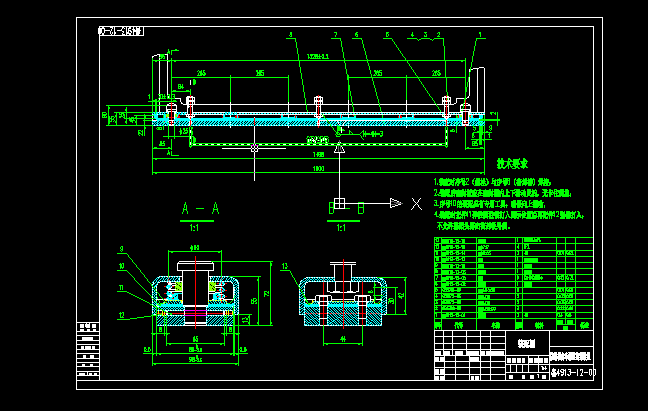

此圖紙是燒結機臺車滑道密封裝置CAD裝配圖，圖紙可采用CAD2007版及以上版本打開。 在燒結臺車支撐架體與固定槽鋼卡之間具有密封膠墊板帶體，在滑板與固定槽鋼卡之間具有密封膠條體，本實用新型避免了臺車兩側滑板間隙漏風，兩側間隙密封減少了燒結機的漏風率，提高了燒結礦的質量和產量，增加了燒結礦的強度，降低了燒結礦的成本，且結構簡單緊湊，成本低廉等
技術要求
1.裝配時序號2（螺栓）與序號8（密封槽）焊接；
2.裝配后密封板應在密封槽內上下滑動靈活，無卡住現象；
3.序號10的裝配應有專用工具，確保向上翻動；
4.裝配時把件11彈性圓柱銷打入圖示位置后再把件12塞銷打入，
不允許塞銷頭露出密封板外側。...
