8機8流連鑄機振動裝置
- 文件下載：
-
- 文件介紹：
- 該文件為 zip 格式，下載需要 40 積分
-
- 技術要求
1、該設備安裝前，對于設備基礎強度，座標，標高尺寸和地腳螺栓孔位置等必須符合標準YB9244-92中有關振動裝置的要求。該裝置的安裝、調整、試車及驗收，必須符合YBJ201-83《冶金機械設備安裝工程施工及驗收規范通用規定》。
2、結晶器支承面水平公差<0.1/1000：結晶器支承面縱向中心線偏差<±0.5mm：振動架標高偏差<±0.5mm。
3、振動架裝置減速機采用N320渦輪油潤滑。
4、振動裝置安裝完畢后，先人工盤車無問題后才能進行空載運轉，空載時間不得小于1小時�？蛰d運轉時要求機構運轉正常，無卡阻現象，無異常的噪音及其他不正常的現象。最后進行帶負荷運轉，負荷應從小到大分級加載到20KN為止，運轉2小時，當一切正常時，方可投入生產使用。
5、振動裝置，結晶器安裝好后，檢查振動精度，外弧面及側面水平方向振幅<0.1mm。

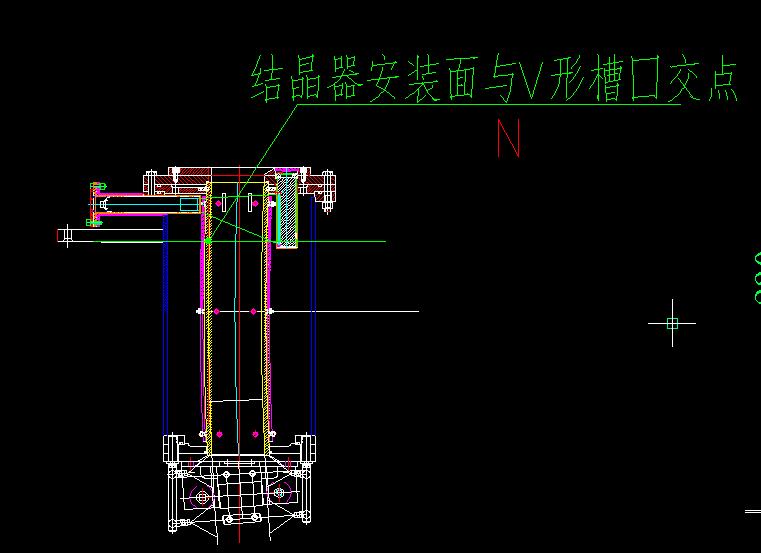

6、本圖所示為振幅為0的狀態，出廠時安裝振幅為±4，偏心距為7.62±0.05的偏心套。振幅為±3，偏心距為5.47±0.05的偏心套。對于±0.3的偏心套也要求制造一套，同時在不同偏心套側面打上標記"±3""±4".
技術參數和性能：
結構形式-短臂四連桿機構 布置形式-內弧測布置 振動速度曲線-正眩曲線 振動負荷-~20KN
振動頻率-36~333次/min（電機控制）振動振幅-±3 . ±4mm 鑄機半徑10000mm
電機-型號YZOPS160L-4 B3 額定功率11KN 同步轉速1500r/min
減速機-型號RD-11-4.5-III-A 減速比-4.5 鑄機流間距-1350mm...
