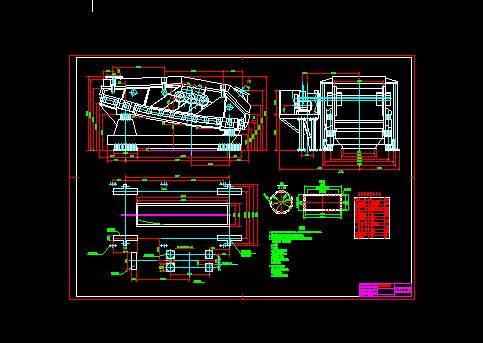

橢圓等厚篩圖紙
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 橢圓等厚篩圖紙
主要用于燒結礦的篩分。此類振動篩的移動式采用新式結構，可直接借用到類似的設備中，制作出的設備在現場使用反饋良好，
技術要求
1. 安裝時，同步器出軸中心線與振動器中心線在同一垂直面內，空載時振動器中心線相對同步器出軸中心線高2-3mm；
2. 復合彈簧安裝前應檢查，等高公差為3mm，剛度為300%%P15N/mm；
3. 整機要在制造廠內試車調試，（如有條件，應在制造廠內進行負荷模擬試驗）試車調試內容包括：
（參見振動篩試驗方法 JB4042-85）
a: 振動軌跡；
b: 振動次數；
c: 噪聲 <90dB(A)(空載時)
d: 兩側板對稱點振幅差<1mm；
e: 篩箱橫向擺動<1mm；
f: 關鍵零部件應力測試（側板、橫梁）；
g: 電動機功率測試；
4. 連續8h試運轉，檢查下列項目：
a: 振動器及同步器軸承溫升<50%%dC;
b: 無異常現象及聲音；
c: 將篩機上有松動的聯接件重新緊固...
