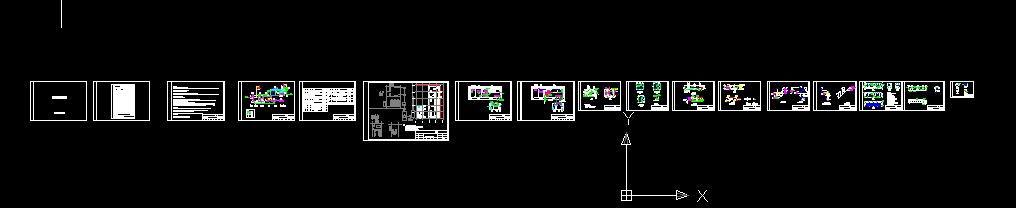

- 200m3d生活污水處理MBR工藝成套設計圖紙
一、設計說明
1.工藝部分
1.1本工程處理規模為200m/d，按中水回用標準設計。
1.2主體采用AO一體化設備和MBR的處理工藝。處理站處理的污水，運行調試所需電、自來水，應由甲方接線送至處理站圍欄邊。處理站由調節池、格柵渠、污泥池、一體化設備等部
分組成。
1.3工程標高0.00對應平整后現場地面。
1.4管材及管件：采用鋼管焊接、UPVC給水管及管件粘接。
1.5閥門：水、氣系統的閥門均采用球閥、蝶閥等。
1.6防腐：所有罐內外鐵件，均做厚漿型環氧煤瀝青三遍防腐處理。
2.土建部分
2.1格柵渠、污泥池、調節池均置于素硂墊層上，素硂墊層置于原土層上，地耐力按100KPa計。
2.2地基處理：無地下水時，墊層下素土夯實，有地下水時，墊層下鋪卵石貨碎石夯實，厚100mm。當地下水位過高及大量降水等情況出現時，施工須注意基坑排水，防止水池浮動。...
