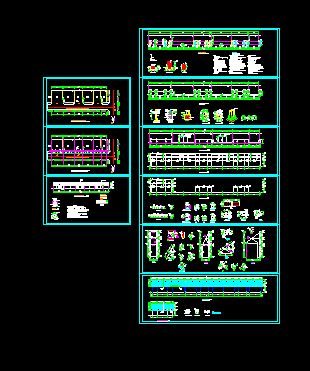

農貿市場鋼結構廣告牌施工圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 農貿市場鋼結構廣告牌施工圖
設計說明
1.本工程為**市**路農貿市場沿街立面改造工程,工程地點位于**路西段。
2.沿街立面展示牌鋼架總高11.0m,其中展示牌高度為6.0m，長度為95.2m，
展示牌面積為572m%%1402%%141。
3.沿街立面展示牌鋼架采用鋼結構形式，鋼框架材料采用Q345鋼材，其他構件采用Q235鋼材。
4.鋼柱底座設600高混凝土柱墩，柱墩以上至5.00m標高部分，采用高光鋁塑板裝飾。
柱墩處外貼白色面磚，規格由建設單位確認。
5.假定**路路面標高為%%P0.000,本地區基本風壓為0.4kN/m2,抗震設防烈度為6度。
6.展示牌面板采用0.5mm鍍鋅板,鉚釘%%1305@300。
7.主街路面構造做法見詳圖。
8.市場名稱展示字牌字體大小和字形由甲方確定，后期制作,支架安固定于鋼結構橫梁頂部...
