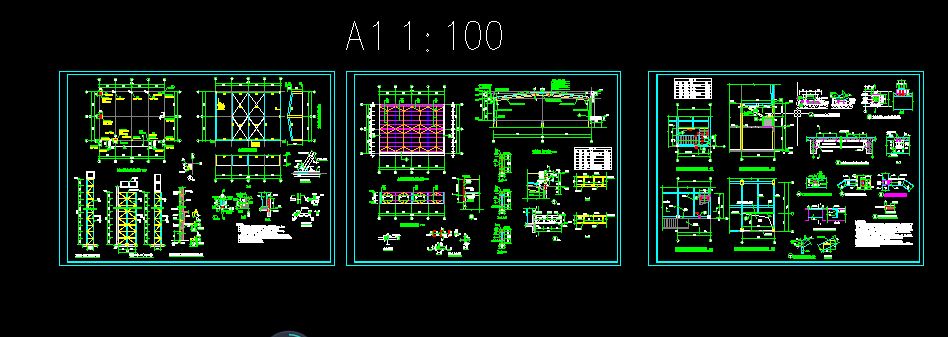

藝術樓室內加鋼梯及屋頂鋼結構施工圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 藝術樓室內加鋼梯及屋頂鋼結構施工圖dwg
%%145鋼結構設計說明：
%%1451.拆除混凝土時不得損傷周邊相關構件混凝土和受力鋼筋。交接面破損混凝土應清理干凈，并在澆混凝土前抹一道
%%145素水泥漿。修補面層采用C20細石砼。新增構件時新老砼交接面必須鑿毛，清理干凈后抹一道素水泥漿再澆混
%%145凝土。新增構件混凝土均采用C25。新增梁、板與原結構連接時采用植筋連接，未%%145注明植筋均采用A級植筋膠。
%%1452.鋼梁采用普通熱軋槽鋼、普通熱軋H型鋼，除注明外，均采用Q235B。圓鋼%%130為HPB300級鋼，%%131為HRB335
%%145級鋼。焊件邊緣加工按相應施工規范，采用E43焊條。對接焊縫質量不低于二級，角焊縫質量不低于三級，
%%145焊縫高度均為較薄被焊構件厚度。圖中未注明連接采用焊縫連接，均為滿焊。
%%1453.鋼材加工前應進行除銹處理，除銹等級為St2級，均應涂紅丹底漆（涂漆顏色由甲方定）兩道，醇酸漆面漆兩道，
%%145干漆膜總厚度為150μm。現場焊接部位及兩側100mm范圍不得涂油漆，待安裝好后補漆。
?4.在施工過程中如發現與設計不符，應及時通知設計人員，協商處理。
?5.施工時應現場實測復核圖紙尺寸，如圖紙尺寸與實際尺寸不符，應以現場實際尺寸進行調整。
%%1456.單個化學螺栓 M20:抗拔力40KN,抗剪力30KN M16:抗拔力30KN,抗剪力20KN M12:抗拔力19KN,抗剪力18KN.
7.其他未盡事宜均遵循現行國家相關規范或標準。...
