吹脫塔設備圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

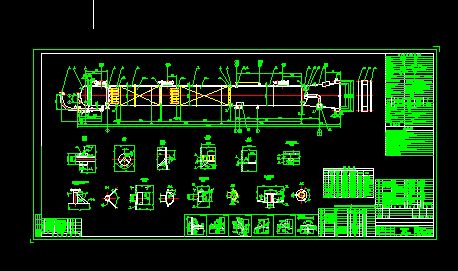

- 吹脫塔設備圖
吹脫塔設備圖，技術圖紙，是工廠成熟的生產圖紙，包含總裝圖，節點圖。 其作用原理是：通過風機的風力來吹脫水中游離物質的設備。，脫氣塔曝氣是采用功率小的離心風機，這種曝氣大大的節省了電能，所以在實際有廣泛的引用。 特殊要求及說明 1.填料、柵板、分布器及再分布器由清華大學提供。 2.地腳螺栓必須使用本設備的模板、錨板預埋，裙座螺栓孔必須用本設備的樣板進行劃線加工。 3.裙座螺栓孔中心圓直徑以及相鄰兩孔和任意兩孔間弦長極限偏差為2mm。 4.支承柵板應平整，安裝后的平面度公差為2.4mm。 5.分布器及再分布器的平面度公差為3mm。 6.填料安裝前應清洗油污，安裝時不得將雜物帶入塔內，內件及填料均應在設備就位后現場安裝。 7.塔體在同一斷面上的最大直徑與最小直徑之差≤12mm. 8.塔體內表面焊縫應修平，焊疤，焊渣應清除干凈。 9.接管、人孔等與筒體焊接時，應與塔體內壁平齊。 10.未注角焊縫為連續焊,焊縫腰高為相鄰兩焊件中的較薄件之厚度. 11.所有受壓焊縫必須全焊透. 12.地腳螺栓材料為:16Mn。...
