大型沼氣工程全套施工圖紙
- 文件介紹：
- 該文件為 rar 格式，下載需要 20 積分
-

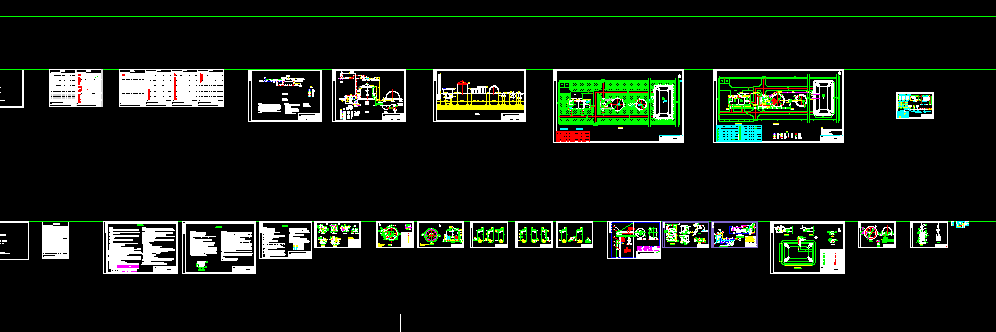

- 大型沼氣工程全套施工圖紙
一、工藝流程簡介
干清糞首先投入進料斗再進入調配池，調配水利用一部分回流沼液，或者引入站外污水，如果沒有站外污
水，用自來水進行補充；調配池內設槳式攪拌機，攪拌一定時間使物料混合均勻，攪拌均勻后打開調配池與進料
池之間的閘門，物料自流進入格柵渠，經過機械格柵去除糞中的草等較大雜物后，經液下渣漿泵泵入CSTR反應
器進行厭氧發酵，反應罐內設頂攪拌機，使物料處于全混狀態，在適宜的堿度、溫度條件下確保厭氧反應充分進
行。反應罐內出來的沼渣沼液一部分做固液分離，剩余部分自流入沼液儲池內貯存，由沼渣沼液車運送至農田。
沼氣進入獨立柔性氣柜儲存，經穩壓、干燥、脫硫等處理后經增壓風機輸出供發電機發電。
利用燃煤鍋爐及發電機余熱為系統加熱，在CSTR反應器內設置加熱盤管，確保CSTR厭氧反應達到穩定
運行的溫度
二、設計要求及依據
1、日處理豬糞：10.7t（含固率20%%%），尿液及沖洗廢水：13.3m/d；
2、物料濃度：8%%%-10%%%；
3、反應溫度：33~35%%DC；
4、設計規模：600立方米厭氧反應器+200立方米柔性氣柜；
5、《規模化畜禽養殖場沼氣工程設計規范》（NY/T1222-2006）;
6、《沼氣工程技術規范—工藝設計》（NY/T1220.1-2006）;
7、《沼氣工程技術規范—供氣設計》（NY/T1220.2-2006）;
8、《工業企業總平面設計規范》;
9、《建筑設計防火規范》（GB50016-2006）。
...
