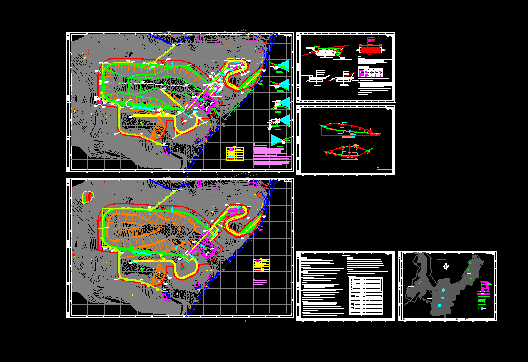

垃圾填埋場平面圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 垃圾填埋場平面圖 說明 1.本圖為獨立坐標系,黃海高程系. 2.本圖道路坡度以%計,其余以米計. 3.錨固平臺溝所示標高為溝頂設計標高;當填埋場軸線坡度大于10%的時候， 該區域就屬于邊坡區域;由于邊坡大部分地方較緩，且為挖方地段， 故錨固溝在高差大于20m的地方才增加設置;為減少前期滲濾液產生 量，在設計等高線430m左右的地方增設了臨時排水溝，同時也考慮了錨固需要。 4.場區水平投影面積為76210m ,庫頂圍合面積為33473m 2 2 5 除填埋區域以外，其他場地填方坡度一般為1：1.5，挖方為1：0.5(0.75),在某些地質不良 地段挖方邊坡可能要適當放緩;當填方段地形坡度較陡，或占地較大時，考慮修筑擋墻。 6.圖中截洪溝標高為溝頂標高，邊坡、庫底標高為HDPE膜頂標高。 7 1#、2#擋墻見結構專業圖。其他擋墻采用M7.5水泥砂漿砌MU30塊石04J008-57頁路肩墻B, 內摩擦角不小于30%%D,基底摩擦系數不小于0.4。其中5#、6#、7#、8#擋墻施工的時候 應該結合污水管道施工。同時擋墻應該嚴格按照標準圖的要求施工...
