倒虹吸管設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 10 積分
-

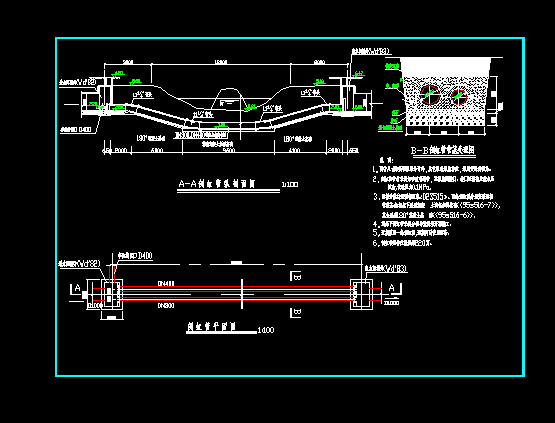

- 倒虹吸管設計圖
倒虹吸細部結構設計圖紙 說明： 1.圖中尺寸單位為mm。 2.預制管身接口處實際縫寬可按生產廠的管材規格具體確定。 3.嵌縫密封料可選用瀝青砂漿、聚硫密封膠等。柔性接口的橡膠圈、鋼套環、嵌縫密封料等性能指標應 滿足相關規范要求，鋼套環應做防腐處理。 4.現澆混凝土套環，混凝土強度等級為C25。 5.伸縮縫及止水縫的填縫板可用瀝青杉板等代替，橡膠止水帶可用金屬止水片代替，但性能指標須滿足 相關規范要求。 6.混凝土強度、抗凍、抗滲等級及止水縫材料等應適應當地情況，滿足耐久性要求，具體參見相關規范。 7.預制管接口形式較多，本圖所列種類有限，在保證安全可靠的情況下也可使用其他接口型式。 8.工程等級較高時，應根據規范設置觀測設施。 9.倒虹吸施工時應做好降水，保證基面干燥，避免地基擾動。 10.倒虹吸進出口設欄桿，本圖所示為混凝土欄桿，欄桿柱根數及扶手長度等根據實際確定，也可采用 石欄桿或鋼欄桿等，欄桿高度不小于1.1m...
