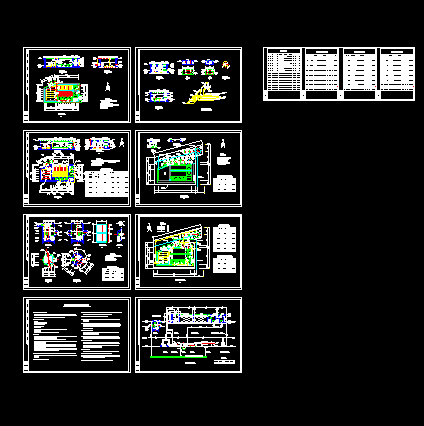

某木業廢水工藝施工圖全套
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 某木業廢水工藝施工圖全套
1、施工圖編制依據及設計范圍
本施工圖是依據《******木業有限公司污水處理工程設計方案》的基礎上，并經多次現場踏勘
和充分協商的基礎上優化編制而成；設計范圍包括污水處理站圍墻范圍內工藝、土建、電氣自控
等專業的全部內容（不包括蒸煮廢水由車間向調節池的輸送系統）。
2、設計規模與設計水質
1）來源
a、廠區生活污水，200m3 /d；
b、蒸煮廢水，100m3 /d；
2）處理規模：300m 3/d
3）進水水質：
COD ≤600mg/l，SS ≤100，氨氮 ≤20mg/l，甲醛 ≤0.5mg/l，PH：4-7。
4）出水水質：
COD ≤100mg/l，SS ≤100，氨氮 ≤15mg/l，PH：6-9。
3、工藝流程
1）廠區糞便污水通過化糞池處理，食堂廢水經由隔油池隔油處理后由泵提升進入綜合調節池；
2）蒸煮廢水在車間收集后由泵送至于綜合調節池；
3）生物處理：采取操作方便且去除效果良好的接觸氧化生物處理工藝；
4）由于生化處理不能確保處理后水色度和P指標達標，因此對生化處理出水進行混凝沉淀處理，
并采取有效的脫色方式。
5）沉淀池污泥排入污泥池；污泥經濃縮后由螺桿泵送板框脫水機進行脫水處理，干泥外運；
6）反應池中投加混凝劑（在沉淀池1出水水質較差時改投次氯酸鈉），以增強去除效果，藥劑
的選擇應根據試驗確定；
7）集水池中潛水泵與后續閥門井聯合運行，日常由液位控制器進行控制，如遇暴雨則后續閥門
打開，水泵停止運行，一般降雨視實際情況靈活調整；
4、本工程給水管采用鍍鋅鋼管，絲扣連接、加藥管采用UPVC管，膠水粘接，其余焊接鋼管連接方
式采用焊接。在閥門接口、設備接口、三通接口處采用法蘭，鋼法蘭采用標準平焊法蘭，承壓均
為1.0MPa。
5、鋼管彎頭曲率半徑一般≥1.5D。...
