某乳制品加工車間給排水圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

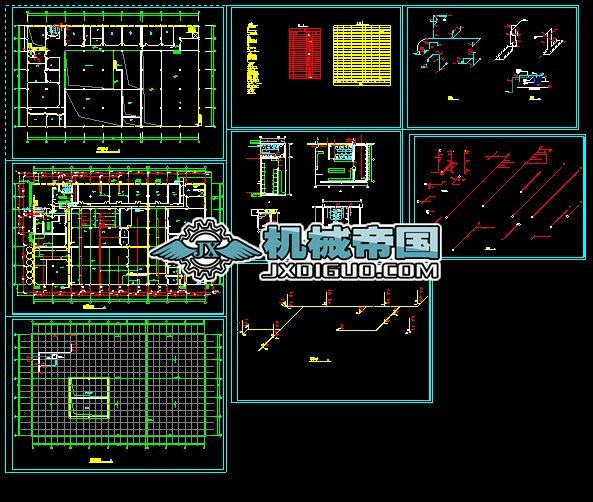

- 某乳制品加工車間給排水圖
設計說明
1.本圖除標高以米計外，其余均以毫米為尺寸單位.
2.管材:
生活冷熱水管均采用PP-R管，熱熔連接.消防給水
管采用鍍鋅鋼管，絲扣連接；室內排水管采用
PVC管，膠接；室外排水橫管采用混凝土管，瀝
青油膏接口。
3.管道防腐及保溫:
(1)穿過房間或在吊頂內的給水及消防管,用25mm厚的
閉孔型聚乙烯管殼保溫.熱水管用40mm厚閉孔型聚乙烯管
殼保溫.
4.管道標高:
生活給水管均指管中心標高,排水管均指管內底標高.
5.系統試壓
按《建筑給水排水及采暖工程質量驗收規范GB50242
-2002》執行。
6.管道穿過墻壁或樓板時,應設置鐵皮或鋼制套管,安
裝在樓板內的套管,其頂部應高出地面20mm,底部應與
樓板底平齊,安裝在墻壁內的套管,其兩端應與墻飾面平
齊.
7.所有衛生潔具自帶或配套存水彎。
8.水箱溢流管、通氣管口加網罩。
9.衛生器具排水管與排水橫支管連接采用90度斜三通.排
水立管與橫支管連接采用90度斜三通或90寫四通.排水立
管與排水排出管連接處采用兩個45度彎頭.
10.室內衛生設備安裝時按照全國通用給排水標準圖集進行施工.
洗臉盆參見99S304-56 坐便器參見99S304-69
洗滌盆參見99S304-7 蹲便器參見99S304-81
化驗盆參見99S304-13 淋浴器參見99S304-128
廁所間地漏參見92S220-20 淋浴室地漏參見92S220-34
車間地漏參見92S220--28 檢查井參見02S515-97
清掃口參見02S220-10 立式小便器參見99S304-101
11.本建筑耐火等級為二級廠房,室內外消防用水量分別為10L/S、15L/S
室內消火栓采用口徑為65毫米單出口消火栓，水槍口徑為19mm
直徑為65mm麻質水龍帶，長度為25米。
12.未盡事宜,均按及國家有關規定執行.
13.滅火器數量314A個，每處放置5AX2共32處。 ...
