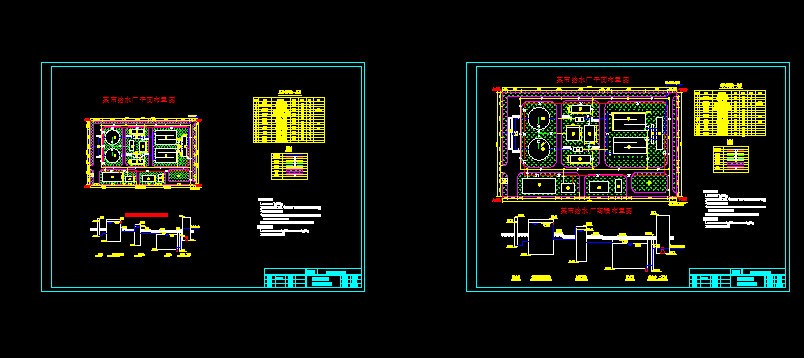

給水廠平面及高程布置圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 平面圖說明：
1. 平面圖尺寸為 1 ： 500 ；
2. 本水廠處理規模為 2 萬噸 / 日，占地約 11084m 2 ，綠化率約為 30%%% ；
3. 平面圖中尺寸以毫米計；
4. 工程量中未列出構筑物和附屬建筑物的工程量，生產水管不包括輸水管
部分，排水管不包括廠外部分；
5. 排水方式為雨污合流制，處理構筑物放空管直接接入排水管。
高程圖說明：
1. 高程圖中橫向比例尺為 1 ： 500 ，縱向比例尺為 1 ： 60 ；
2. 高程圖中高程尺寸以米計。
...
