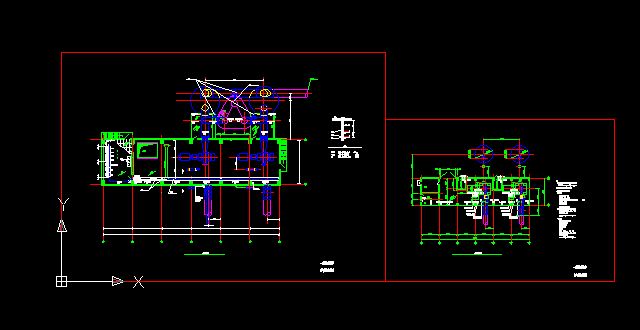

一次除塵風機房電氣設備布置圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 一次除塵風機房電氣設備布置圖
說明:
1.管線沿+4000mm平臺下敷設,電纜橋架和穿管方式結合進行.
%%p0.000平面電纜管線埋深為-400,結合現場具體情況施工.
2.圖中示出各設備大致位置和標高,結合管線表及現場施工.
3.正常不帶電電氣設備金屬外殼按規程可靠接地.
4.移動裝置材料:
吊索:鋼絲繩 8.5 35米
牽引繩:鋼絲繩 4.4 42米
移動電纜:ZR-YCW-500 1(3X6+1X4)
移動電纜懸掛裝置:X2J2
參見國標89D364施工
鋼絲繩懸掛高度+11000mm.
5.接地系統的接地電阻要求不大于1歐姆,如不能滿足要求,增加接地極.
鍍鋅角鋼:L50X50X5 L=2.5m 18根
鍍鋅扁鋼:25X4 80米
接地體埋深-800,參見國標89D563,P4施工
6.防雷接地說明:
避雷針安裝在煙囪頂部,距煙囪中心1.5米.
參照國標D562,P15施工
煙囪本體為鋼結構,作為引下線.
接地電阻不大于30歐姆,
安裝材料如下:
避雷針: 20mm 8米 1根
鍍鋅角鋼:L50X50X5 L=2.5m 12根
鍍鋅扁鋼:40X4 80米
接地體埋深-800,參見國標89D563,P4施工...
