養豬廠20噸天廢水處理施工圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 養豬廠20噸天廢水處理施工圖
說明：
1、圖中尺寸除注明外均以毫米計，混凝土配比要通過試配試驗.
2、除注明外，混凝土強度等級為C25
0為1級鋼
鋼筋采用焊接或綁扎連接。焊條：MUE43 E50型。
不可截斷，必須截斷時應按圖紙加強要求增設加強鋼筋。
5、磚隔墻采用MU5.0燒結普通磚，M5.0水泥砂漿砌筑。
6、粉刷：所有水池的底板采用20厚1：2.5水泥砂漿粉刷
水池內外均用20厚1：2.5水泥砂漿粉刷。
7、施工縫按照圖紙加強處理。
8、現澆水池必須振搗密實，不允許出現蜂窩、麻面現象，嚴禁出現漲模現象。
9、所有鋼制管件和支架刷樟丹兩道，埋地鋼管環氧煤瀝青H
兩底兩面防腐，水下部分刷樟丹兩道
10、本設計設備安裝基礎尺寸，根據施工現場地形再確定
11、本說明未詳之處應于現行施工
與驗收規范執行，且與工藝配合

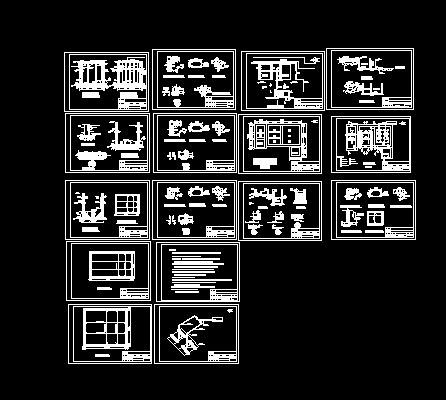

圖紙包括工藝平面圖，初濾、調節池剖面圖，曝氣氧化池，曝氣氧化池池底配筋，調節池配筋，厭氧池，沉淀池，施工設計說明，厭氧池池底配筋等。圖紙清晰，可供編輯...
