某沼氣站施工圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

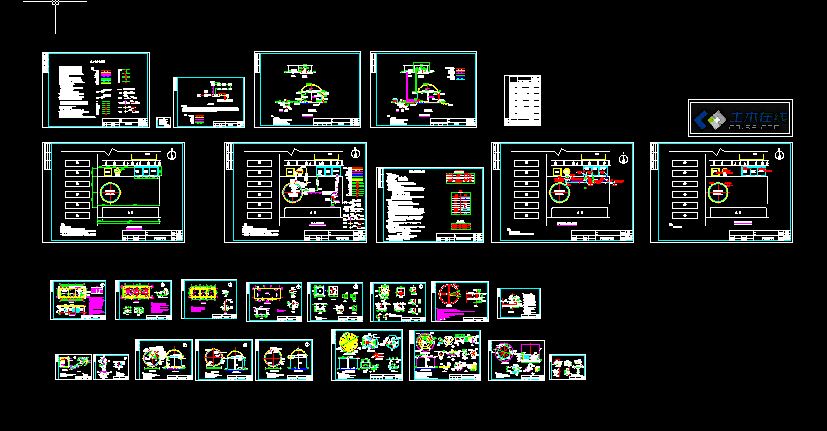

- 某大型沼氣站全套施工圖
設計說明
1、廠區地面標高采用相對標高%%P0.000相當于該地絕對標高，該值由現場確定。
2、工藝管道布置圖中所示管道標高除注明外均為管中心標高，標高為相對標高。
3、以DN表示公稱直徑的為鋼管，以%%c表示外徑的除特殊注明外為UPVC管。
4、管線間距：管道以中心計，池子以內壁計，道路以邊線計，建筑物以軸線計。
5、閥門井做法參見標準圖集S143。排水檢查井做法參見標準圖集02S515/19。
6、電纜的位置參見相關專業圖紙。
7、敷設在軟弱土層內的鋼管基礎做法可參見95S516/120度混凝土基礎。
8、凡是設在道路上的檢查井、閥門井，均采用重型鑄鐵井蓋，井蓋與路面齊平。
9、在綠地上的檢查井、閥門井，除注明外，采用輕型鑄鐵井蓋，井蓋高出地面150mm。
10、除特殊要求外，鋼管及部分鋼制件的外防腐做法：
(1)埋地鋼管采用加強級環氧煤瀝青防腐層：
即除銹后底漆一道，面漆四道，玻璃布二層，具體做法見GB50268-97。
(2)外露鋼管采用普通級環氧煤瀝青防腐層：
即除銹后底漆一道，面漆兩道，具體做法見GB50268-97。
11、管道連接除特殊標明外鋼管連接一般為焊接，鍍鋅鋼管為絲接,UPVC管為粘接；
室外沼氣管道架空時，采用鍍鋅管，地埋時建議使用UPVC管。
12、沼氣管道為dn90UPVC管.供熱埋地管道碳鋼管,外包保溫,其它管道均為碳鋼管。
13、架空管道支架根據現場情況自行組織設計,UPVC管材支架間距參照下表：
14、供水管道走向以及進設備間的方式,根據現場情況決定。
15、管道顏色：除特殊要求外，按下列規定：
工藝管---深灰色，排渣排水管---黑色，供水管---銀色，沼氣管---黃色。
16、如發現管道標高交叉的情況，應本著小管讓大管，壓力管讓重力管的原則，并與設計單位協商解決。
17、所有設備基礎應與供貨商核對無誤后再行澆鑄。預埋套管做法參見02S404。
18、所有土建預留套管及洞口應各專業圖紙配合施工，確保位置準確，不得遺漏。...
