普通快濾池設計詳圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-
- 普通快濾池設計詳圖

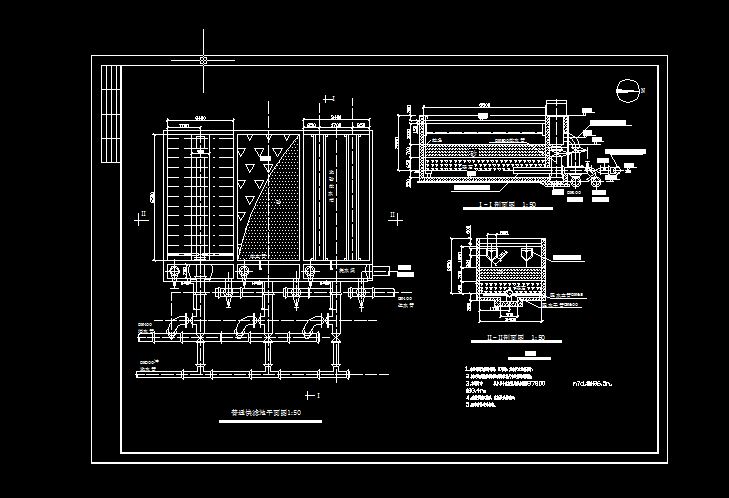

本設計資料是“普通快濾池CAD圖”，普通快濾池指的是傳統的快濾池布置形式，濾料一般為單層細砂級配濾料或煤、砂雙層濾料，沖洗采用單水沖洗，沖洗水由水塔（箱）或水泵供給。過濾時，濾池進水和清水支管的閥門開啟，原水自上而下經過濾料層、承托層，經過配水系統的配水支管收集，最后經由配水干管、清水支管及干管后進入清水池。當出水水質不滿足要求或濾層水頭損失達到最大值時，濾料需要進行反沖洗。為使濾料層處于懸浮狀態，反沖洗水經配水系統干管及支管自下而上穿過濾料層，均勻分布在濾池平面，沖洗廢水流入排水槽、渾水渠排走。...
