污泥脫水間工藝全套設計圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

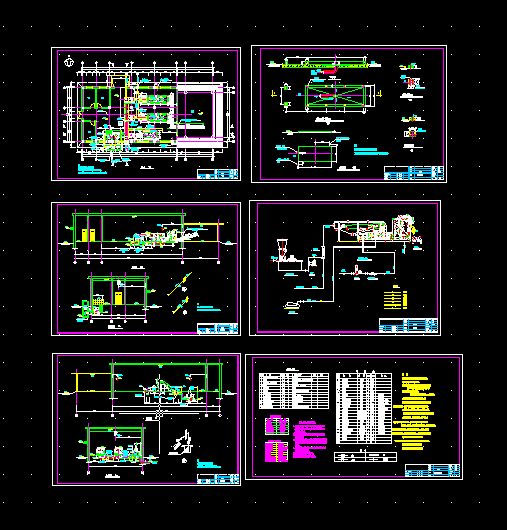

- 污泥脫水間工藝設計圖
說 明：
1.本設計尺寸單位未注明者,除標高以米計外,其余以毫米計。
2.本設計所注管路標高均指管中心標高。
3.管材:排水管采用排水PVC管,給水管采用給水PVC管,加藥管
采用ABS管，其余沒有特別說明的均采用焊接鋼管。
4.管道接口:PVC管采用承插粘接;
鋼管除標明法蘭連接外均采用焊接.ABS管采用粘接;
5.管道安裝前管膛內雜物.銹皮及外表銹蝕均應去除。
6.管道安裝完畢后,管道 管件及管道支吊架等均應作防腐處理。
明裝管道刷底漆兩道，面漆兩道.埋地金屬管道刷環氧煤瀝青防腐,見總說明。
7.管道支架可根據管道走向及可支吊情況,安裝時自行確定。
管道支架和管道支墩的安裝間距不能大于3米。(詳見國標S161）
8.管道安裝完畢后，分別進行水壓試驗，檢驗方法如下：
金屬管道在實驗壓力下觀測十分鐘，在此時間內不滲不漏和壓力下降不超過
0.02MPa方為合格，試驗壓力為工作壓力的1.5倍，并不小于0.6MPa。
塑料管道在實驗壓力下穩壓1h，壓力降不得超過0.05MPa，然后在工作壓力
的1.15倍狀態下穩壓2h，壓力降不得超過0.03MPa，同時檢查各連結處不得滲漏。
9.本工程%%P0.000相當于絕對標高912.10。
10.帶式輸送機安裝時平面位置可作適當調整，合適后再采用膨脹螺栓固定。
11.所有設備的安裝均在廠家的指導下進行。
12.其余未盡事宜均按有關施工驗收規范進行。
...
