污水處理工藝流程及高程圖
- 文件介紹：
- 該文件為 dwg 格式，下載需要 20 積分
-

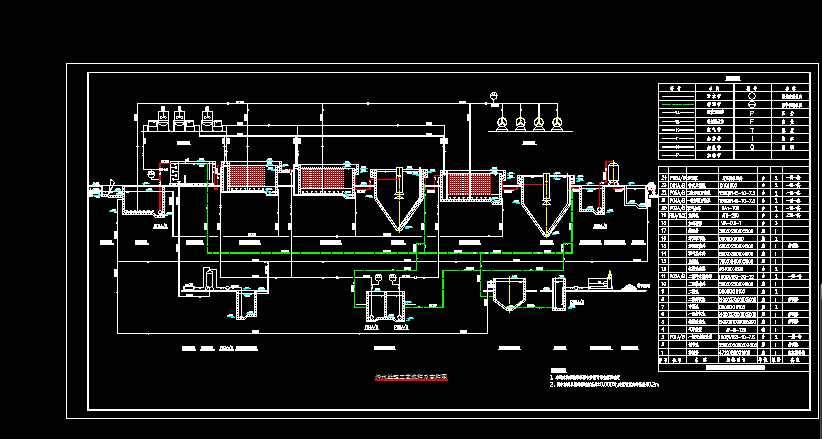

- 污水處理工藝流程及高程圖
設備詳細參數
24 P08A/B污泥泵與壓濾機配套臺 2
23 D01A/B帶式壓濾機 DYQ1000臺 2
22 P05A/B二級污泥回流泵 150QW145-10-7.5臺 2
21 P04A/B一級污泥回流泵 150QW145-10-7.5臺 2
20 P03A/B溶氣水泵 DA-1001臺 2
19 F01A/B,C,D鼓風機 JTS-250臺 4
18加藥裝置 WA-0.5-1臺 3
17集泥井 3000X2000X5200座 1
16污泥濃縮池 D5000X5000座 2
15污泥回流井 6000X2500X4500座 1
14溶氣集水井 5000X3000X4000座 1
13監控池 7000X4000X3000座 1
12機械過濾器%%c2400X4800臺 2
11 P02A/B二級污水提升泵 150QW150-30-22臺 2
10二沉集水井 5000X2500X4000座 1
9二沉池 D9000X10100座 2
8二段好氧池 21000X30000X5000座 1
7中沉池 D9000X10100座 2
6一段好氧池 21000X30000X5000座 1
5缺氧酸化池 21000X10000X5000座 1
4氣浮裝置 JF-III-125套 1
3 P01A/B一級污水提升泵 150QW150-10-7.5臺 2
2調節池 55000X10000X4500座 1
1格柵井 4720X800X1600座 1
序號位號名稱規格型號單位數量
主要構筑物及設備一覽表 ...
