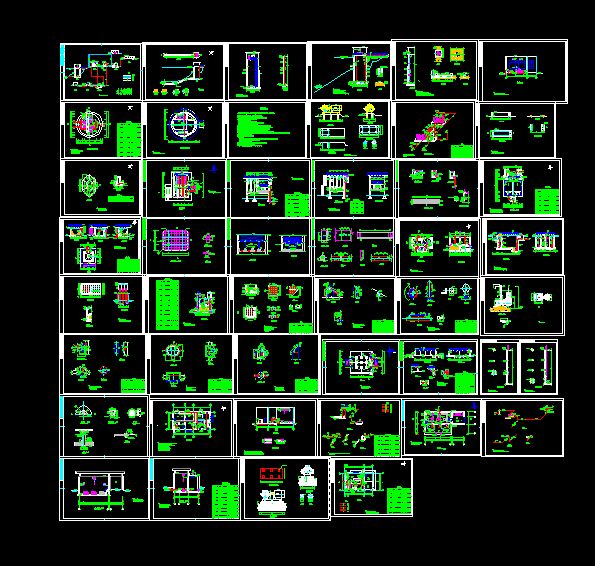

- 小型給水廠全套工藝施工圖
工藝施工圖總說明
1.凈水廠總規模為0.5萬m%%A3/d,分二期,一期0.25萬m%%A3/d.取水泵房占地69m%%A2,凈水廠占地0.3ha,清水池占地0.03ha.
3.本設計圖中采用單位:管徑,鐵件及尺度除另有標注外,均為mm,座標及標高為m,圖中所注管徑均為公稱直徑.
4.埋地敷設的各種管道均應座落在穩定的地基上,不允許埋在虛土上,如遇土質較差處(如回填土)應采用分層夯實或填礫石或粗砂作加強處理.
5.鋼管除銹應達到國標Sa2.5,方可進行防腐處理.埋地敷設的鋼制管件,防腐處理如下:
外防腐:底漆:IPN8710-1防腐涂料一道噴涂.
面漆:IPN8710-2B三道噴涂,總干膜厚度大于0.2mm.
內防腐:IPN8710-2B四道噴涂,總干膜厚度大于0.2mm,或采用經食品衛生檢驗合格的其它防腐涂料.
外露鋼管件及鋼結構采用底層鐵紅環氧底漆,中間層環氧樹脂漆,面層環氧漆可用多種顏色防腐.
6.焊接鋼管及配件其電焊質量應按有關規定操作,必須連續焊接,外表須平整,光滑.不應有夾渣,氣孔及裂縫出現.焊條材質,焊接要求均應按有關規范,規定執行.
7.鋼制管法蘭規格,除說明者外,均為6kg/cm.所有穿砼管道均預埋防水套管.防水套管,鋼制彎頭及異徑管等鋼制配件的做法可詳見標準圖集02S403. 2
8.本套圖紙采用的檢查井做法可參見標準圖集02S515;閥門井做法可參見標準圖集S143;室內外消火栓安裝可參見標準圖集01S201.
9.本工程設計管道接口:鋼制管件除與閘閥或流量計等設備連接處采用法蘭連接,其余部分如無特殊注明均采用焊接.塑料管排水采用承插橡膠圈接口.
10.廠區設計地坪標高為121.00m.取水泵房地坪標高為100.000m.清水池地坪標高為158.000m.取水頭部地坪標高為83.000m.
11.廠內各種輸水管道安裝完畢后應按有關標準進行水壓試驗,試壓要求為:給水管大于工作壓力0.5MPa,且不小于0.9MPa;低壓污水,污泥管為1.5倍工作壓力,重力流污水管雨水管閉水試驗水頭為檢驗段上游管道內頂以上2m高度.
12.與各類構筑物連接的管道,應在構筑物充水預壓穩定后方可接通.
13.廠內綠化請結合凈水廠特點多種常青植物,水池構筑物周圍不宜種植喬木.
14.驗收及施工質量要求
(1)規范:<<現場設備工業管道焊接工程施工及驗收規范>>(GB50236-98);<<給水排水管道工程施工及驗收規范>>(GB50268-97);
<<埋地硬聚氯乙稀排水管道工程技術規程>>(CECS 122:2001)等.
(2)遵照國家現行各項規定,法規進行施工,確保工程質量.
15.本設計中的所有設備的基礎圖待設備招標完后再核對.設備到貨,仔細核對尺寸后,方可澆灌;設備安裝應在設備廠技術人員的指導下進行.
16.如構(建)筑物尺寸與結構圖相矛盾,以結構圖為準;預埋件位置以工藝圖為準.
17.本工程設計中結構,建筑,電氣,儀表控制等施工說明分別見各專業設計圖.其它說明及注意事項見相關設計圖紙. ...
